PRODUKTE / ALTEA 400 SERIES

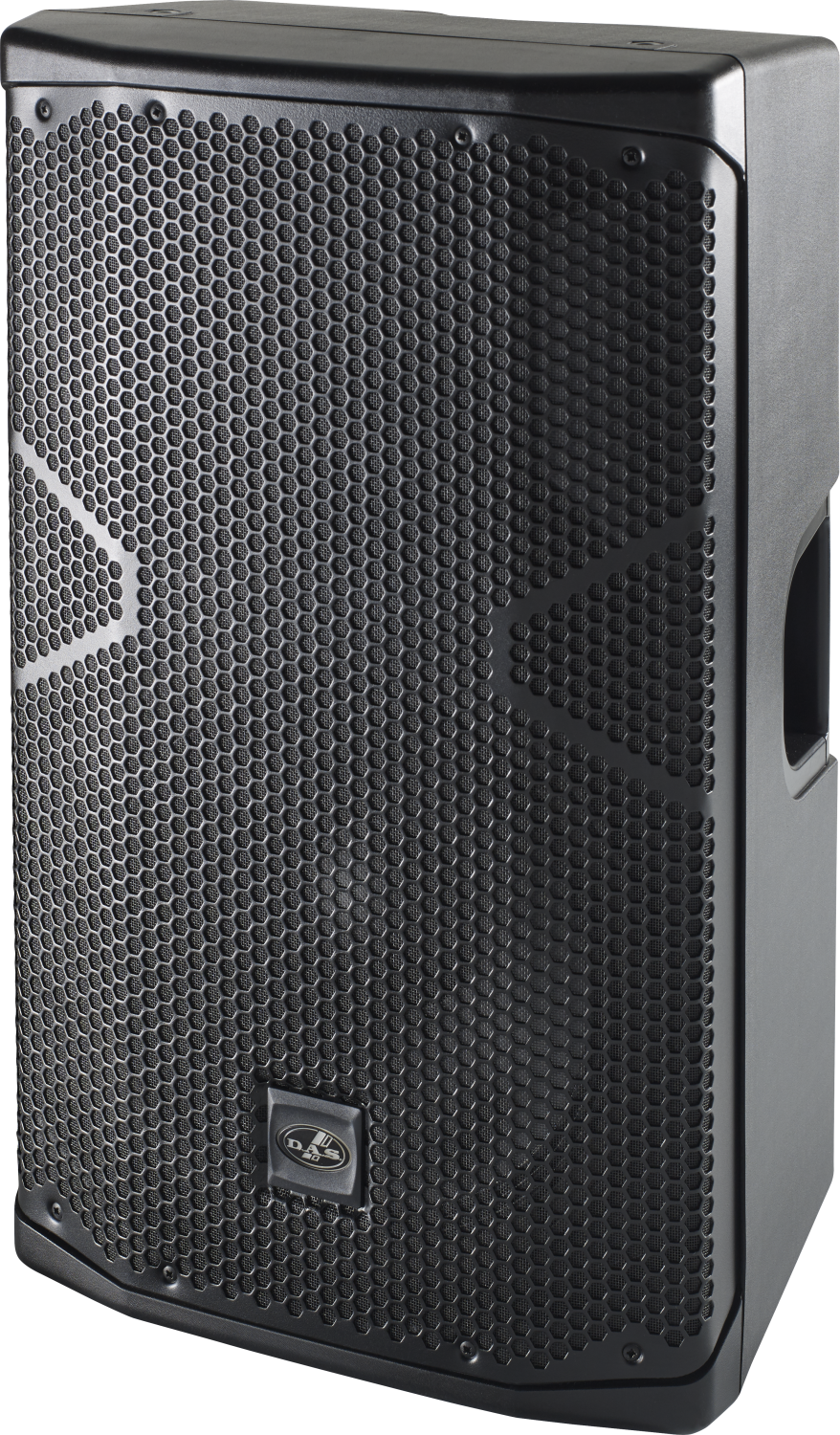

ALTEA-412

P/N. 10404920

Modell
P/N.

Eigenschaften

Passiver Multifunktionslautsprecher
M8 Flugpunkte
Optionaler Wandhalter, schwenk- & neigbar

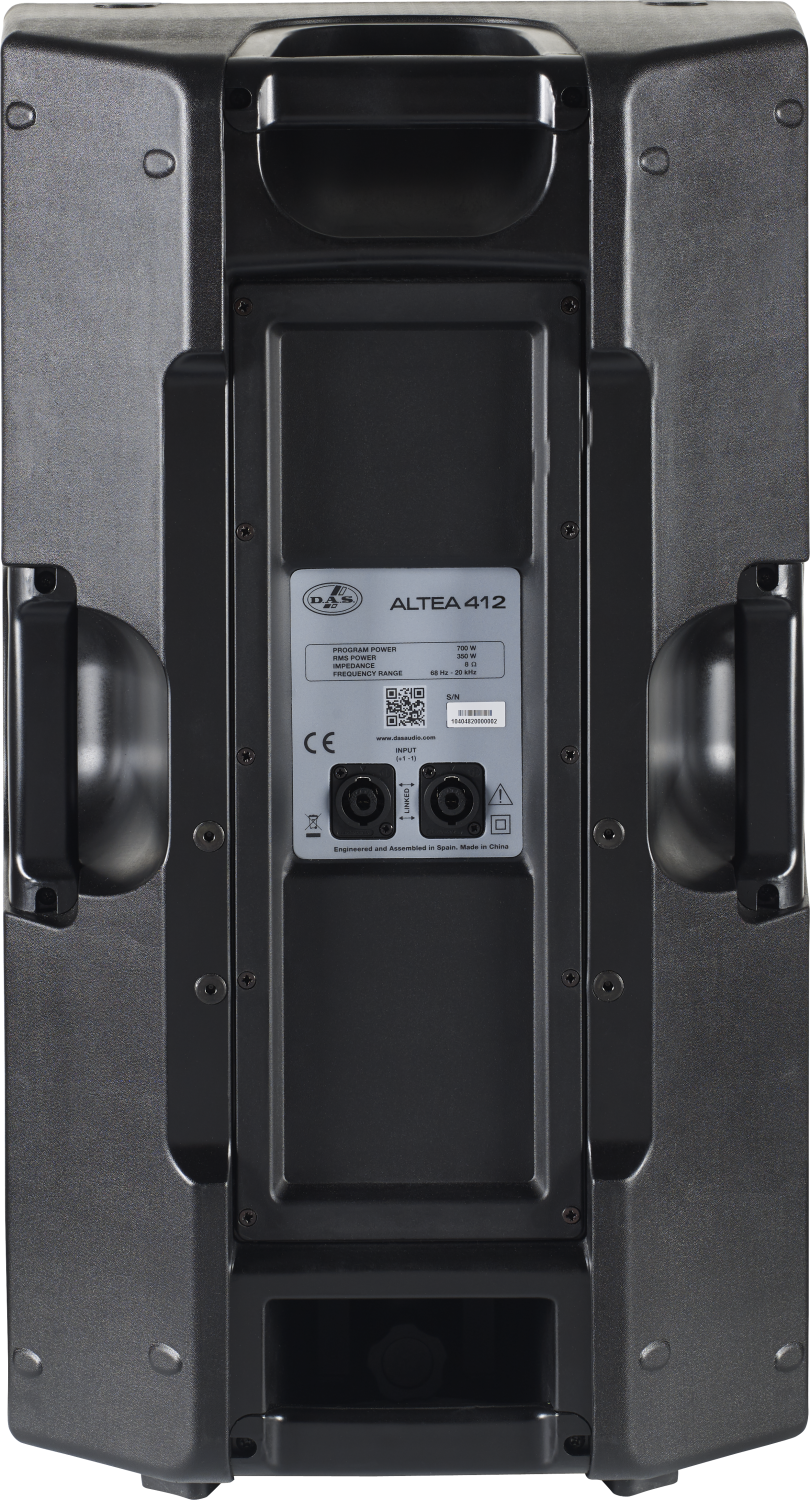

2 x Speakon NL4

Anwendungen

Konzerte und Firmen-AV-Systeme

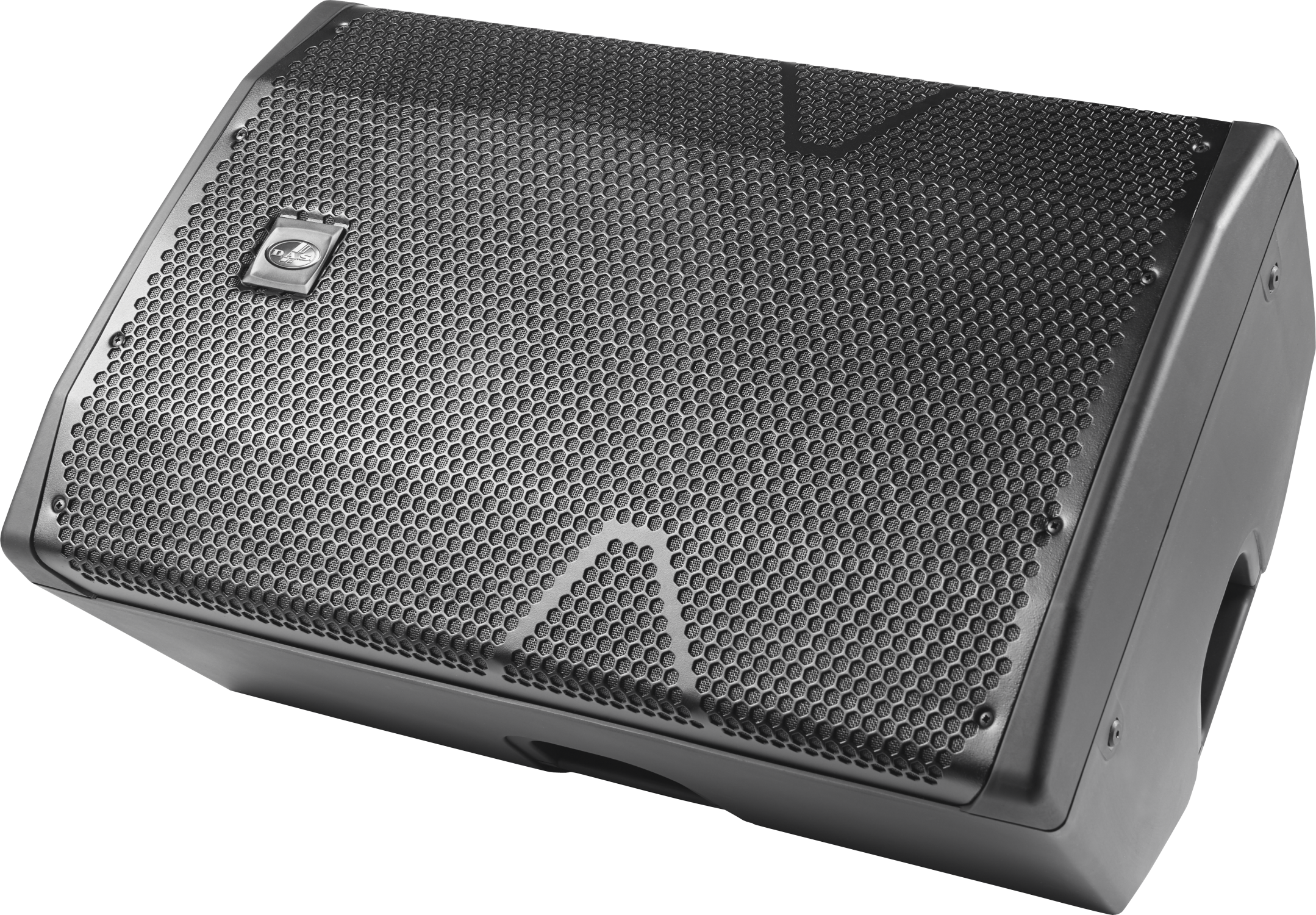

Mobile und Live-Clubs
Konzertsäle, Theater und Auditorien
Gotteshäuser

ALTEA-412 ist ein passives System, das für eine außergewöhnliche Klangqualität bei einer Vielzahl von Anwendungen entwickelt wurde, von PA-Systemen bei mittelgroßen Veranstaltungen bis hin zu Bühnenmonitoren und Festinstallationen. Das ALTEA-412 kann Frequenzen von 68 Hz bis 20 kHz wiedergeben und liefert einen maximalen Schalldruckpegel von 127 dB, was es zu einem außergewöhnlich vielseitigen System macht.

Das System verfügt über einen leistungsstarken 12„-Wandler mit einer 2,5“-Schwingspule für die Wiedergabe von mittleren und tiefen Frequenzen. Die hohen Frequenzen werden von einem M-32-Kompressionstreiber mit einer 1-Zoll-Schwingspule wiedergegeben, der eine außergewöhnliche Leistung bietet. Der Diffusor, der einen Abstrahlwinkel von 90º x 60º bietet, sorgt zusammen mit den anderen Komponenten für eine breite und gleichmäßige Schallabstrahlung.

Der ALTEA-412 besteht aus hochwertigem Polypropylen und ist daher extrem robust und mit einem Gewicht von nur 14,5 kg relativ leicht. Ausgestattet mit integrierten ergonomischen Griffen und M8-Befestigungspunkten ist dieses System einfach zu transportieren und zu installieren und bietet eine praktische und effiziente Lösung für jedes Sound-Setup.

Performance
Frequency Range (-10 dB)68 Hz – 20 kHz
Horizontal Coverage (-6 dB)90º
Vertical Coverage60º
Nominal Impedance8 ohms
RMS Power Handling300 W
Peak Power Handling1200 W
On-axis Sensitivity 1W/1 m96 dB SPL
Maximum Peak SPL at 1 m127 dB
Recommended AmplifierPA-900
Connectors
Audio Input Connector1 x speakON NL4
Audio Output Connector1 x speakON NL4
Enclosure
Enclosure ConstructionPolypropylene
Enclosure GeometryTrapezoidal
RiggingM8 Rigging Points
ColorBlack
Depth350 mm (13,8 in)
Dimensions ( H x W x D )655 x 380 x 350 mm
25,8 x 15,0 x 13,8 in
Net Weight14,5 kg ( 32,0 lb )
Components
LF Driver12MI
HF DriverM-32
Shipping
Carton Dimensions ( H x W x D )750 x 450 x 415 mm
29,5 x 17,7 x 16,3 in
Shipping Weight17,5 kg ( 38,6 lb )
Qualifikation Format Größe
Datenblatt
HT_ALTEA412_00.pdf PDF 1.23 Mb
Benutzerhandbuch
UM_AL2_01_DE.pdf PDF 1.82 Mb
Strichzeichnung
CAD_2D_AL412.dwg DWG 1.22 Mb
LD_2D_AL412.svg SVG 398 Kb
Kataloge
CAT_ALTEA_05_EN.pdf PDF 35.11 Mb
FM136BI1655_10101010_IMD.png ANL-1Satz mit vier Ringschrauben aus Schmiedestahl M8x13 und vier Stahlkarabinern
FM136BI1655_10101010_IMD.png ANL-1Satz mit vier Ringschrauben aus Schmiedestahl M8x13 und vier Stahlkarabinern
FM141BI1658_10102390_IMD.png AX-112-5Wandhalter für ALTEA-Serie, WLL=25 kgf, schwarz
FM2257BI3433_10104831_IMD.png AXF-X12Schwenk-Neige-Bügel für für 12″ VANTEC/ALTEA/ACTION-500, schwarz
FM2345BI3610_10102392_IMD.png AXW-ALT-WRVerstellbare Wandhalterung aus Edelstahl und Sicherheitskabel für verschiedene Modelle, WLL=20kgf, schwarz.
FM1268BI1696_10103780_IMD.png FUN-AL712Transport-Schutzhülle für 1 ALTEA-712/ALTEA-712A/ALTEA-412/ALTEA-412A, schwarz

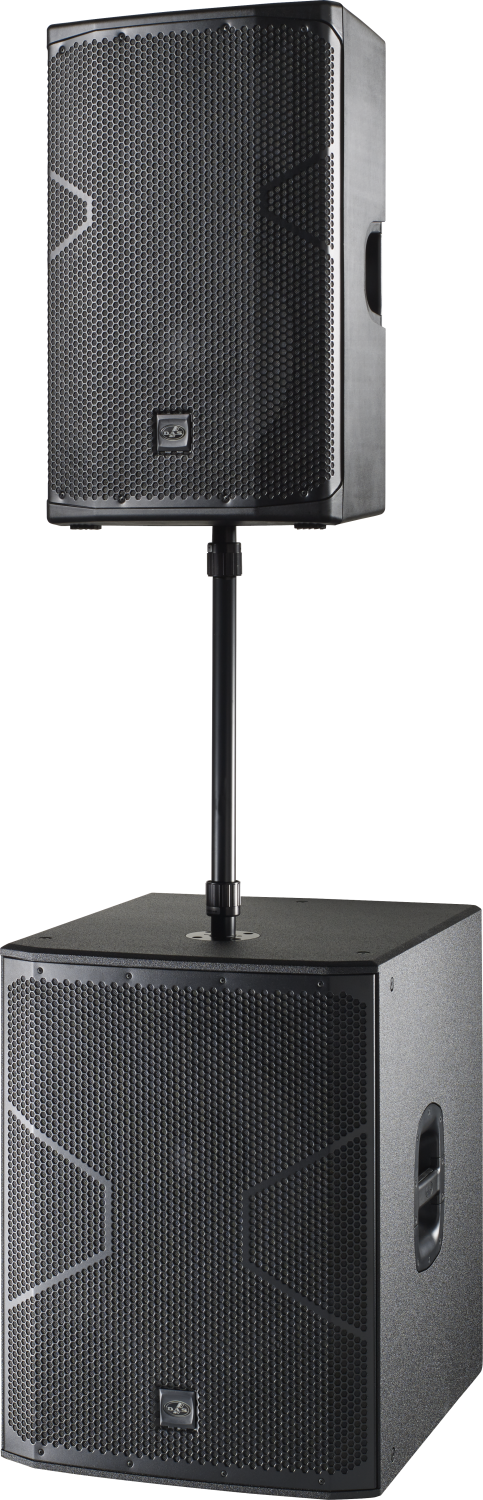

FM310BI1708_10104470_IMD.png TRD-6Distanzstange mit Ring-Lock-Sicherungssystem, schwarz
FM1509BI1832_10104471_IMD.png TRD-7Höhenverstellbare Distanzstange mit Ring-Lock-Sicherungssystem, schwarz
FM2098BI2770_10104011_IMD.png TRPD-S2-PAK
FM800BI2162_10214310_IMD.png 12MI12″ Tief-Mitteltöner, 2,5″ VCD, Ferrit, 300 W/AES, 8 Ohm
FM442BI2179_20208290_IMD.png GM-12MIRecone-Kit für 12MI-Lautsprecher
FM425BI1844_30000535_IMD.png LAMP-F-21Lampe für passive Frequenzweiche, 21 W
FM1368BI1734_20208970_IMD.png M-32Druckkammertreiber, 1″ VCD, Ferrit, 1″-Kehle, 20 W AES, 4 Ohm
FM1413BI1775_30008942_IMD.png TC-ALT412Anschlussabdeckung + Passiver Filter für ALTEA-412
