PRODUKTE / ALTEA 400 SERIES

ALTEA-412-WR

P/N. 10404923

Modell
P/N.

Eigenschaften

Passiver Multifunktionslautsprecher
M8 Flugpunkte
Optionaler Wandhalter, schwenk- & neigbar
2 x Speakon NL4

Anwendungen

Konzerte und Firmen-AV-Systeme
Mobile und Live-Clubs
Konzertsäle, Theater und Auditorien
Gotteshäuser

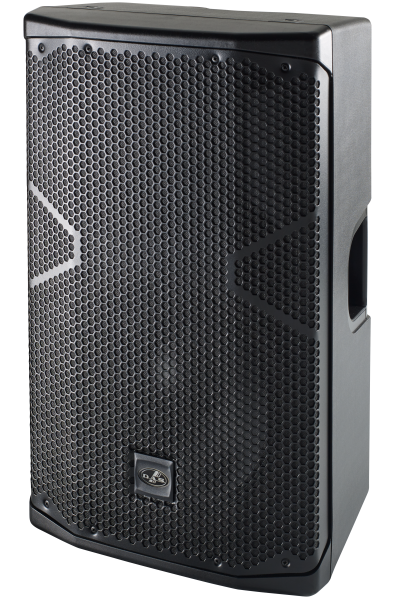

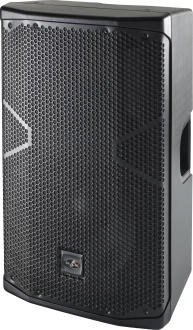

ALTEA-412 ist ein passives System, das für eine außergewöhnliche Klangqualität bei einer Vielzahl von Anwendungen entwickelt wurde, von PA-Systemen bei mittelgroßen Veranstaltungen bis hin zu Bühnenmonitoren und Festinstallationen. Das ALTEA-412 kann Frequenzen von 68 Hz bis 20 kHz wiedergeben und liefert einen maximalen Schalldruckpegel von 127 dB, was es zu einem außergewöhnlich vielseitigen System macht.

Das System verfügt über einen leistungsstarken 12„-Wandler mit einer 2,5“-Schwingspule für die Wiedergabe von mittleren und tiefen Frequenzen. Die hohen Frequenzen werden von einem M-32-Kompressionstreiber mit einer 1-Zoll-Schwingspule wiedergegeben, der eine außergewöhnliche Leistung bietet. Der Diffusor, der einen Abstrahlwinkel von 90º x 60º bietet, sorgt zusammen mit den anderen Komponenten für eine breite und gleichmäßige Schallabstrahlung.

Der ALTEA-412 besteht aus hochwertigem Polypropylen und ist daher extrem robust und mit einem Gewicht von nur 14,5 kg relativ leicht. Ausgestattet mit integrierten ergonomischen Griffen und M8-Befestigungspunkten ist dieses System einfach zu transportieren und zu installieren und bietet eine praktische und effiziente Lösung für jedes Sound-Setup.

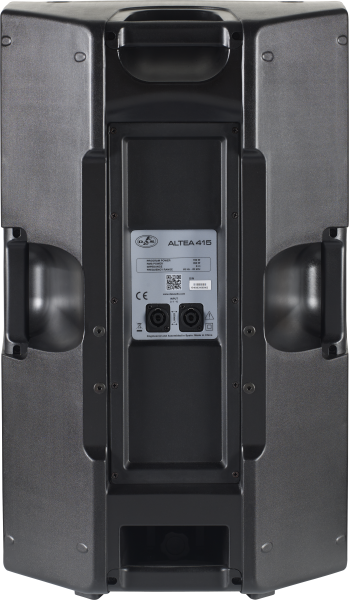

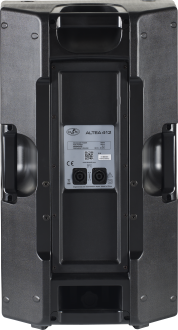

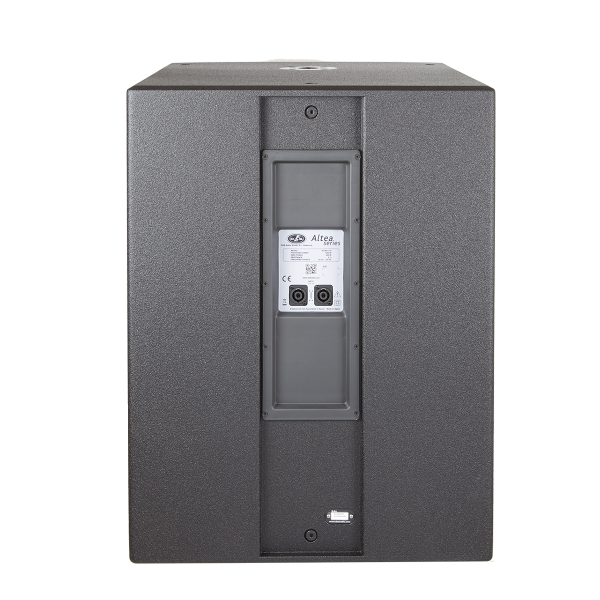

Die Variante ALTEA-412-WR ist für den Außeneinsatz konzipiert und verfügt über verbesserte witterungsbeständige Komponenten. Das INOX-Gitter und die Schrauben garantieren Rostbeständigkeit, und das Gitter verfügt über eine dreifache Schutzschicht aus Stoff, Schaumstoff und wasserabweisendem Netz, die vor Feuchtigkeit, Staub und kleinen Wasserpartikeln schützt und die Haltbarkeit der Komponenten erhöht. Auf der Rückseite befindet sich eine Schutzabdeckung für das speakON-Kabel, die den elektrischen Anschluss vor Kontakt mit Wasser schützt.

Performance
Frequency Range (-10 dB)68 Hz – 20 kHz
Horizontal Coverage (-6 dB)90º
Vertical Coverage60º
Nominal Impedance8 ohms
RMS Power Handling300 W
Peak Power Handling1200 W
On-axis Sensitivity 1W/1 m96 dB SPL
Maximum Peak SPL at 1 m127 dB
Recommended AmplifierPA-900
Connectors
Audio Input Connector1 x speakON NL4
Audio Output Connector1 x speakON NL4
Enclosure
Enclosure ConstructionPolypropylene
Enclosure GeometryTrapezoidal
RiggingM8 Rigging Points
ColorBlack
Depth350 mm (13,8 in)
Dimensions ( H x W x D )655 x 380 x 350 mm
25,8 x 15,0 x 13,8 in
Net Weight14,5 kg ( 32,0 lb )
Components
LF Driver12MI
HF DriverM-32
Shipping
Carton Dimensions ( H x W x D )750 x 450 x 415 mm
29,5 x 17,7 x 16,3 in
Shipping Weight17,5 kg ( 38,6 lb )
Qualifikation Format Größe
Datenblatt
HT_ALTEA412WR_00.pdf PDF 1.24 Mb
Benutzerhandbuch
UM_AL2_01_DE.pdf PDF 1.82 Mb
Strichzeichnung
CAD_2D_AL412.dwg DWG 1.22 Mb
LD_2D_AL412.svg SVG 398 Kb
Kataloge
CAT_ALTEA_05_EN.pdf PDF 35.11 Mb
FM136BI1655_10101010_IMD.png ANL-1Satz mit vier Ringschrauben aus Schmiedestahl M8x13 und vier Stahlkarabinern
FM136BI1655_10101010_IMD.png ANL-1Satz mit vier Ringschrauben aus Schmiedestahl M8x13 und vier Stahlkarabinern
FM141BI1658_10102390_IMD.png AX-112-5Wandhalter für ALTEA-Serie, WLL=25 kgf, schwarz
FM2257BI3433_10104831_IMD.png AXF-X12Schwenk-Neige-Bügel für für 12″ VANTEC/ALTEA/ACTION-500, schwarz
FM2345BI3610_10102392_IMD.png AXW-ALT-WRVerstellbare Wandhalterung aus Edelstahl und Sicherheitskabel für verschiedene Modelle, WLL=20kgf, schwarz.
FM1268BI1696_10103780_IMD.png FUN-AL712Transport-Schutzhülle für 1 ALTEA-712/ALTEA-712A/ALTEA-412/ALTEA-412A, schwarz
FM310BI1708_10104470_IMD.png TRD-6Distanzstange mit Ring-Lock-Sicherungssystem, schwarz

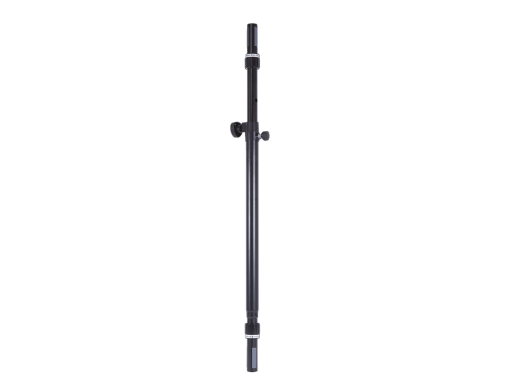

FM1509BI1832_10104471_IMD.png TRD-7Höhenverstellbare Distanzstange mit Ring-Lock-Sicherungssystem, schwarz
