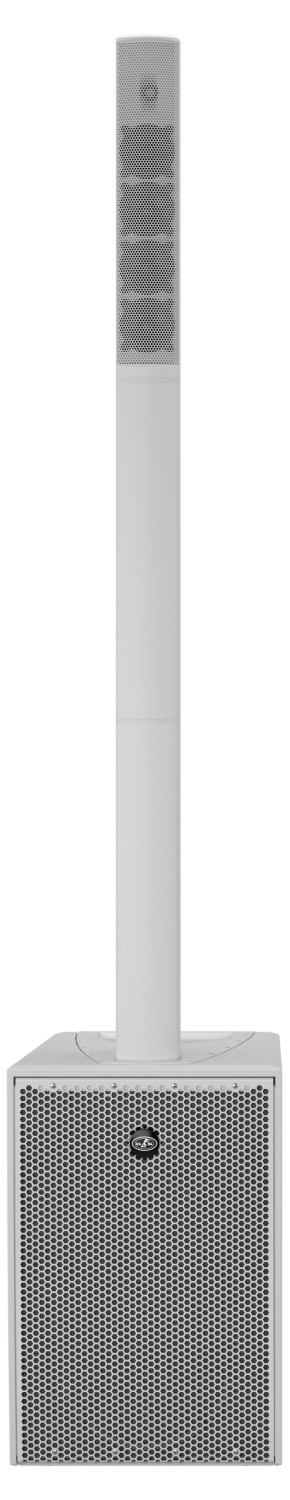

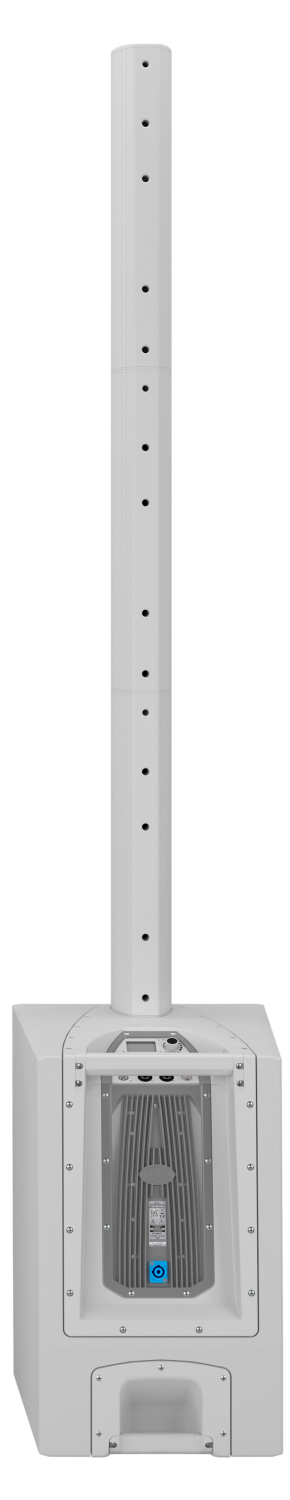

ALTEA-DUO-20A-W

P/N. 10435063

Modell
P/N.

Eigenschaften

Tragbares 3-Wege-Säulensystem, selbstverstärkend
2000 W Peak
127 dB max Peak SPL
2 x 10” kompakter Birkensperrholz Subwoofer
4 x 3” + 1 x M27N Neodym-Kompressionstreiber
Ultraleichter Klasse D-2CH-Verstärker mit SMPS
Stereo Musik-Streaming in HD-Qualität, DASLink GM
Freidefinierbarer 24-bit-DSP mit LCD-Screen, DAScontrol
5 Voicing-Presets
Sehr geringer Stromverbrauch 1,5 A bei 230 V

Anwendungen

Corporate A/V
Konferenzen
Tragbare und Live-Clubs
Gotteshäuser
Lehrreich

DAScontrolDASlinkDASlink GM
Das Altea duo-20A-W ist ein tragbares, selbstverstärkendes 3-Wege-System in Säulenform aus Kunststoffspritzguss (Polypropylen) mit Subwoofer aus Holz und eignet sich sowohl für bewegliche Anwendungen als auch für Unternehmensveranstaltungen, Feierlichkeiten, Konferenzen, Live-Musik-Events usw.

Sein 2-kanaliger Klasse-D-Verstärker und sein Universalnetzteil mit 2000W Peak stellt ausreichend Leistung und Dynamik für ein superleichtes System mit diesen Merkmalen bereit. Die DSP-Platine besticht durch DAScontrol, LCD-Bildschirm und Drehschalter zur Auswahl der verschiedenen akustischen Modi (Presets) je nach Nutzung des Systems und Zugriff auf andere im Systemmenü konfigurierbare Optionen. Das DSP-Board verfügt über zwei unabhängige Micro-/Line-Eingänge mit ihren jeweiligen Lautstärkereglern sowie über einen Instrumenten-Eingang für den Anschluss von Tastaturen, Bässen und Gitarren. Audio kann kabellos von mobilen Geräten aus übertragen werden und das System mit der Anwendung DASlink GM gesteuert werden.

Das System verfügt über einen 10”-Lautsprecher, 10MG, der spezifisch für die Niederfrequenz-Wiedergabe entwickelt wurde und sich durch seine sehr geringe Verzerrung aufgrund seines starken Magnets und des Designs der Konusaufhängung mit großem Bewegungsspielraum auszeichnet. Für die Wiedergabe von mittleren und hohen Frequenzen verfügt das Kopfteil über vier 3“-Lautsprecher mit Neodym-Magnet, 3PN-Modell und M27N Kompressionsmotor, ebenfalls mit Neodym-Magnet, das auf einen 100º x 50º Diffusor angekoppelt ist. Die durch den Diffusor ermöglichte Steuerung der Richtwirkung des Systems in horizontaler Ebene ist im gesamten Spektrum der hohen Frequenzen (f>1000Hz) sehr gleichmäßig. Die hohen Tönen zeichnen sich dank des Kompressionsmotors durch einen hervorragend definierten Klang aus.
Performance
Frequency Range (-10 dB)37 Hz – 20 kHz
Horizontal Coverage (-6 dB)100º
Vertical Coverage50º
Maximum Peak SPL at 1 m127 dB
Electronics and Connectors
Nominal Amplifier Power (continuous)1000 W
Nominal Amplifier Power (peak)2000 W
Nominal Amplifier Power LF (continuous)500 W
Nominal Amplifier Power LF (peak)1000 W
Nominal Amplifier Power HF (continuous)500 W
Nominal Amplifier Power HF (peak)1000 W
Input TypeBalanced
Input Impeadance20 kohms
Input Sensitivity1.95 V (+8 dBu)
Audio Signal Input Connector1 x 1/4 TRS HI-Z Instrument
1 x Wireless Stereo Bluetooth
2 x XLR/TRS Combo Jack Line/Mic
AUX Input1 x 3.5 mm Mini Jack
Audio Signal Loop Thru Connector1 x Male XLR
ControlDASlink™
DAScontrol™
Current Draw 230 V / 115 V1.5 A/3.0 A
Enclosure
Enclosure ConstructionPolypropylene + Birch Plywood
FinishTextured
ColorWhite
Dimensions ( H x W x D )2.000 x 360 x 445 mm
78,0 x 14,2 x 17,5 in
Net Weight31,0 kg ( 68,3 lb )
Components
LF Driver10MG
MF Driver3PN
HF DriverM-27N
Shipping
Carton Dimensions ( H x W x D )700 x 720 x 570 mm
27,5 x 28,5 x 22,5 in
Shipping Weight39,0 kg ( 85,9 lb )
