PRODUKTE / ARA SERIES

ARA-M210

P/N. 10420620

Modell
P/N.

Eigenschaften

Selbstverstärkter Bühnenmonitor.
2-Kanal Klasse D Verstärker, 1200Wrms.
96kHz FIR-Verarbeitung.
Steuerung, Überwachung und Equalizer über IP durch ALMA™.
2 x 10″ (10GXN) + Kompressionstreiber, 3″ VCD (M-78N)
Neueste Generation von Wandlern mit Neodym.
Abdeckung: Horizontal 50º x Vertikal 40º unten / 30º oben

Anwendungen

Gotteshäuser
Theater, Auditorien und Kulturzentren
Live-Musikclubs
Firmen-AV-Systeme
Anlagen für den Touring- und Livesound-Bereich/Vermietungsleistungen

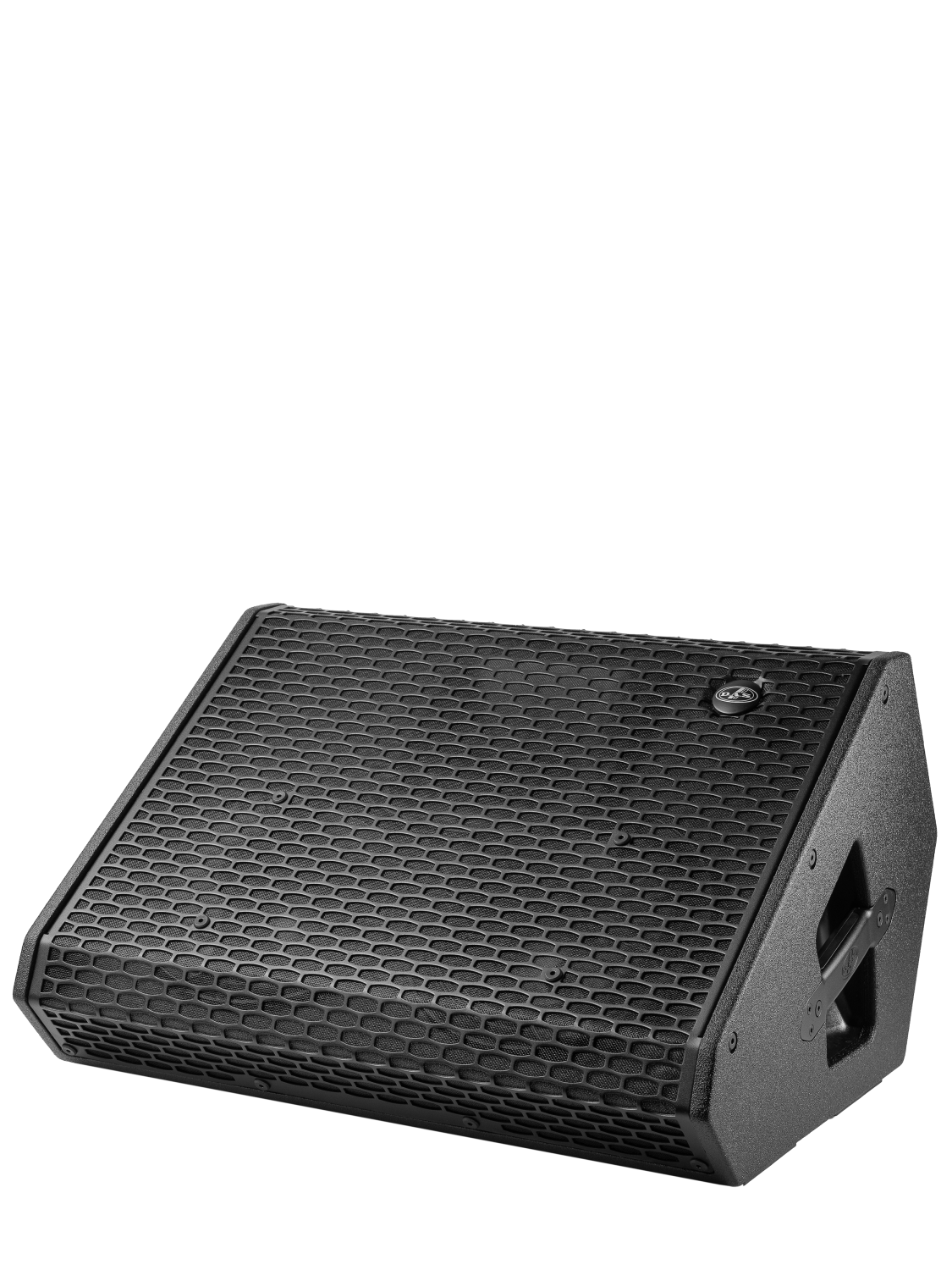

Der ARA-M210 ist der Bühnenmonitor der ARA-Serie, der sich durch eine symmetrische Anordnung der Komponenten auszeichnet und eine gleichmäßige Schallverteilung gewährleistet. Durch diese Anordnung der Schallwandler ergibt sich ein horizontales Abstrahlverhalten von 50° und ein asymmetrisches vertikales Abstrahlverhalten von 40° nach unten und 30° nach oben.

Dieser Monitor arbeitet in einem Frequenzbereich von 55 Hz bis 20 kHz und verfügt über einen Class-D-Verstärker, der 1200 W Dauerleistung und 2400 W Spitzenleistung liefert. Der maximale Schalldruckpegel von 143 dB sorgt für hervorragende Lautstärke und Klarheit.

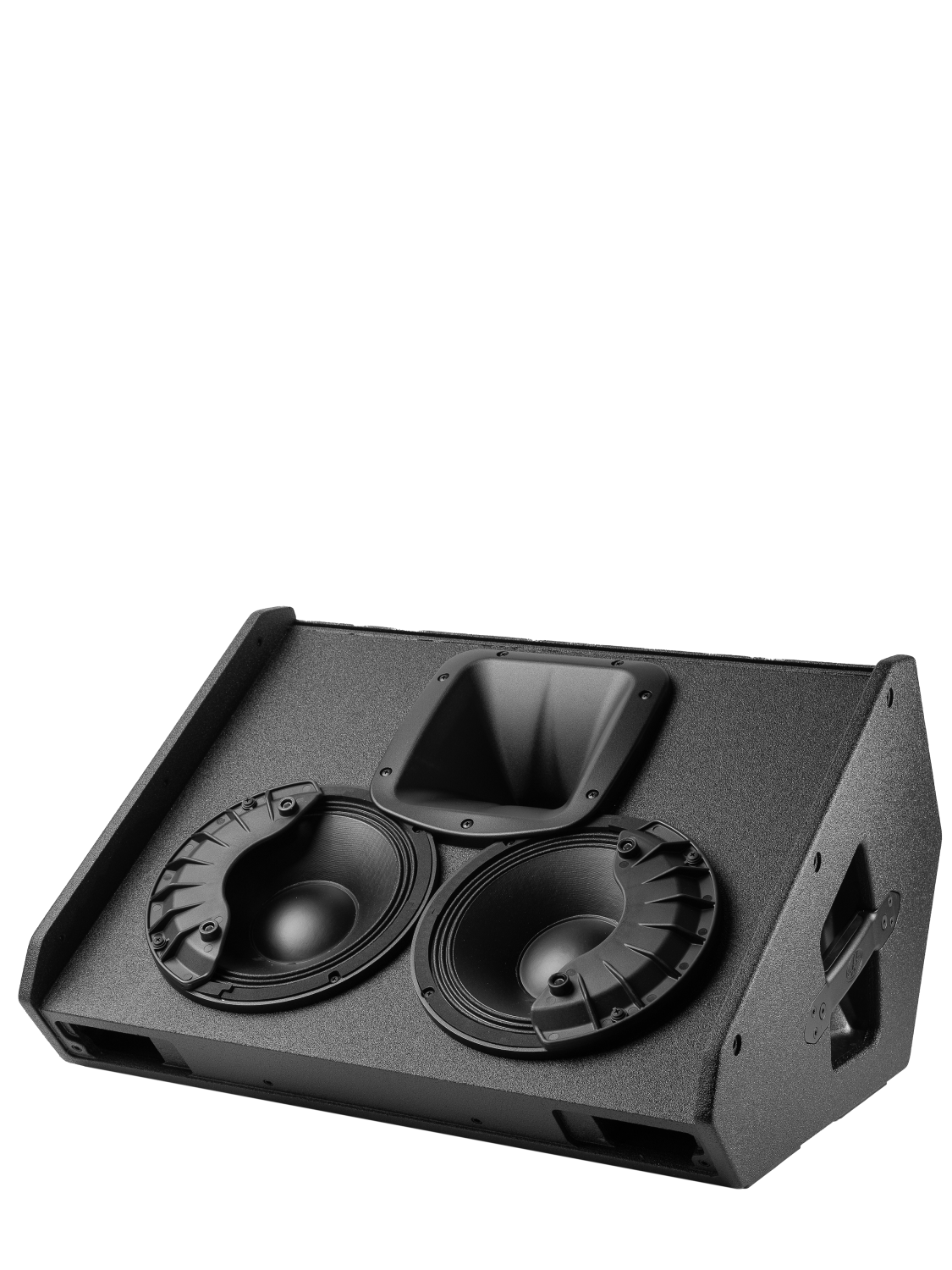

Die von uns speziell für dieses System entwickelten und gefertigten 10″-Neodym-Treiber, genannt 10GXN, sorgen für die Wiedergabe der mittleren und tiefen Frequenzen, während der M-78N-Kompressionstreiber, der in allen Modellen der ARA-Serie verwendet wird, die hohen Frequenzen wiedergibt; zusammen sorgen sie für eine kraftvolle und klare Klangwiedergabe. Das Gehäuse des ARA-M210 besteht aus Birkensperrholz und ist mit einer ISO-Flex-Lackierung versehen, um den Anforderungen von Tourneen und Dauerbetrieb standzuhalten.

Die elektronische Architektur des Monitors umfasst einen leistungsstarken DSP, der mit einer Abtastrate von 96 KHz arbeitet und eine fortschrittliche digitale Signalverarbeitung bietet. Die Einbeziehung von Finite-Impulse-Response-Filtern (FIR) gewährleistet eine lineare Amplituden- und Phasenreaktion.

Die Steuerung und Verwaltung des Klangs erfolgt über die ALMA-Software-Schnittstelle, die präzise Anpassungen an alle technischen Anforderungen ermöglicht. Bei der Entwicklung des ARA-M210 wurde sowohl auf Funktionalität als auch auf Leistung geachtet, um einen ausgewogenen Klang für professionelle Bühnenanwendungen zu gewährleisten. Seine robuste Bauweise und fortschrittliche Technologie machen ihn zu einer optimalen Wahl für die Bühnenbeschallung.

Performance
Frequency Range (-10 dB)55 Hz – 18 kHz
Horizontal Coverage (-6 dB)50º
Vertical Coverage30ºUp/40ºDown
Maximum Linear SPL1137 dB
Maximum SPL2143 dB
1. Measured Maximum Linear SPL at 1m according to AES75 standard using 18dB crest factor M-Noise.
2. Measured Maximum SPL at 1m using burst noise.

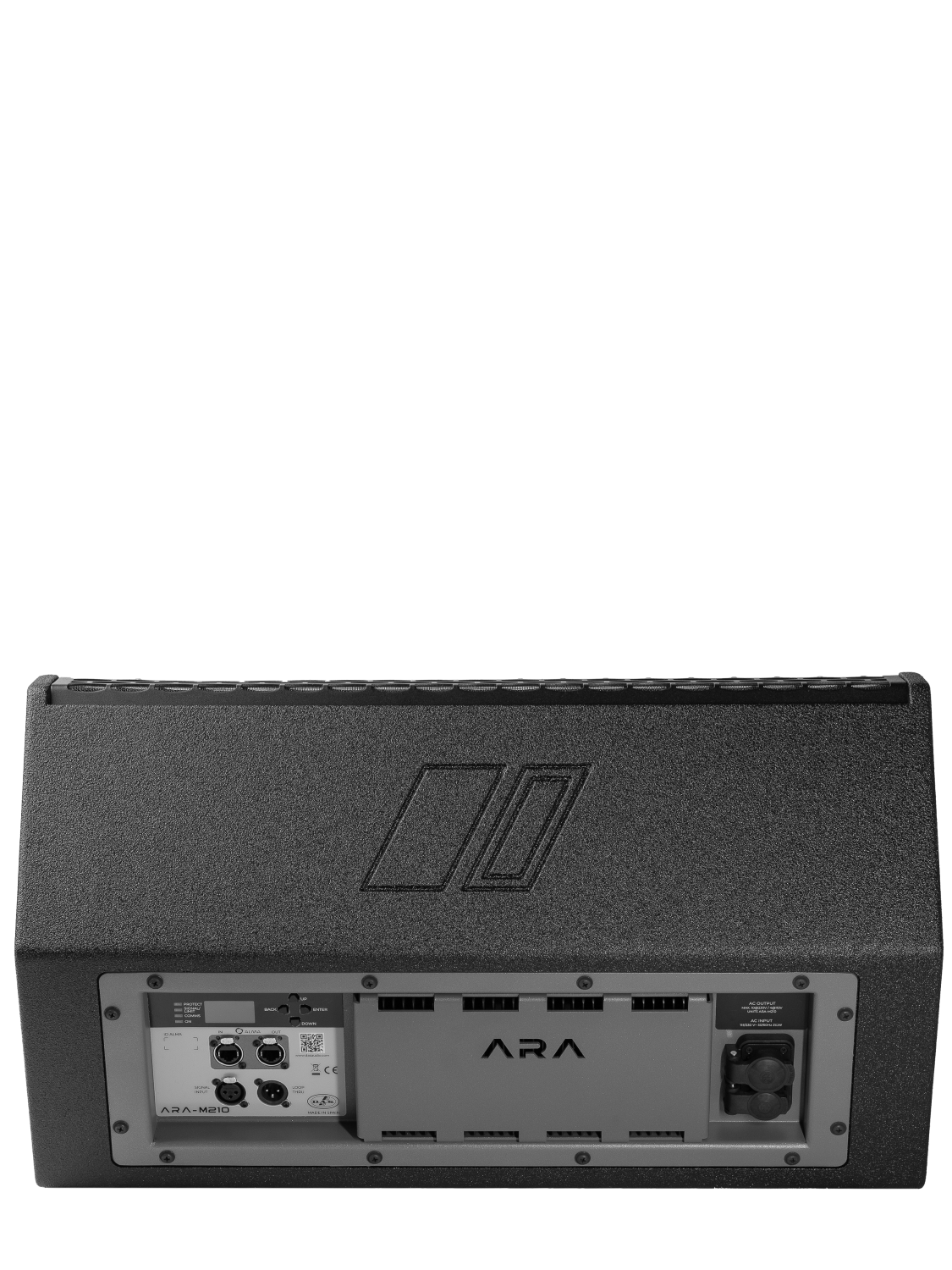

Electronics and Connectors
Nominal Amplifier Power (continuous)1200 W
Nominal Amplifier Power LF (continuous)800 W
Nominal Amplifier Power LF (peak)1600 W
Nominal Amplifier Power HF (continuous)400 W
Nominal Amplifier Power HF (peak)800 W
Input TypeBalanced Analog
Input Impeadance20 kohms
Input Sensitivity6.2 V (+18 dBu)
Audio Signal Input Connector1 x Female XLR
Audio Signal Loop Thru Connector1 x Male XLR
Audio/Data Input ConnectoretherCON
ControlALMA
Audio + Data Loop Thru ConnectoretherCON
AC Output ConnectorpowerCON TRUE1
Current Draw 230 V / 115 V1.8 A/3.6 A
Sampling Rate96kHz
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
FinishISO-flex Paint
ColorBlack
Dimensions ( H x W x D )385 x 660 x 520 mm
15,0 x 26,0 x 20,5 in
Net Weight29,3 kg ( 64,5 lb )
Components
LF Driver10GXN
HF DriverM-78N
Shipping
Carton Dimensions ( H x W x D )740 x 370 x 490 mm
29,1 x 14,6 x 19,3 in
