LARA-100
P/N. 10420500
Modell
P/N.
Eigenschaften
Aktives, kardioides Line-Array-System
8-Kanal-Verstärker, Class-D, 6000 W rms
Kontrollierte horizontale Abstrahlung bis 100 Hz
Rückwärtige Dämpfung von -15 dB (63 Hz – 200 Hz)
IP-Steuerung und -Überwachung durch ALMA™
FIR-Filterung und Array-Optimierung über DASaim ™
Anwendungen
Gotteshäuser
Theater, Auditorien und Kulturzentren
Live-Musikclubs
Firmen-AV-Systeme
Anlagen für den Touring- und Livesound-Bereich/Vermietungsleistungen

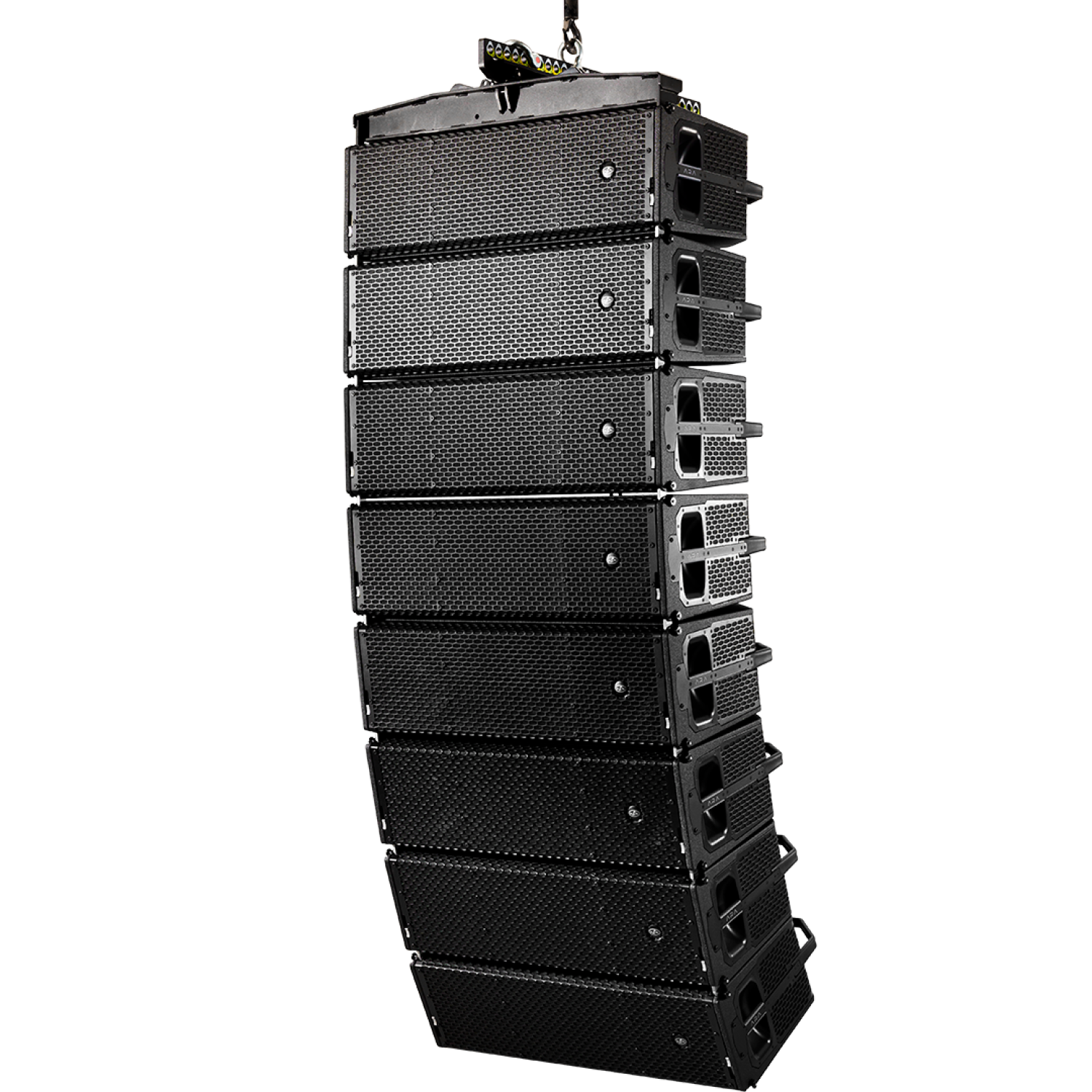

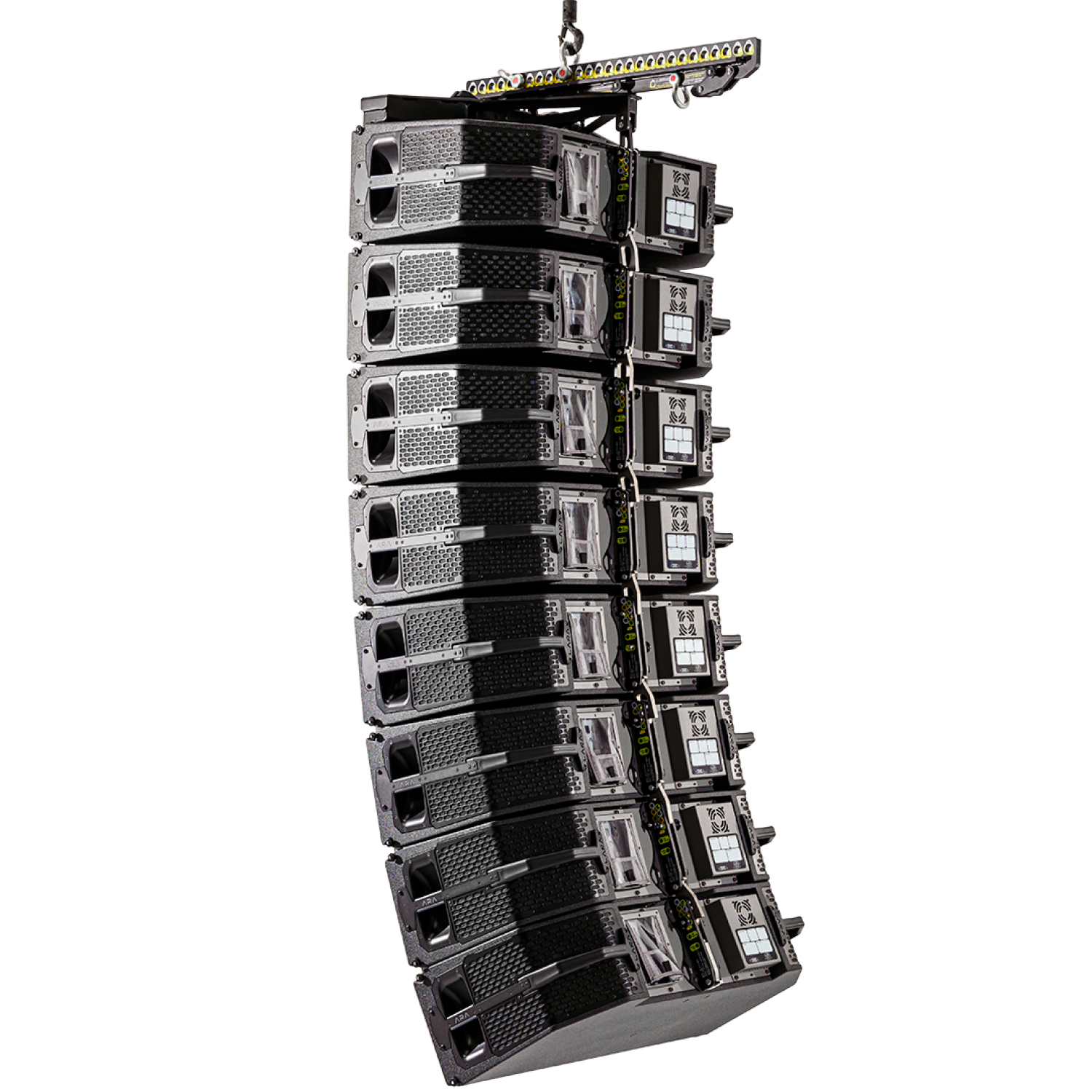

LARA® ist extrem leistungsfähiges 4-Wege-Line-Array-System mit symmetrischer Anordnung und gerichtetem Abstrahlverhalten mit einer Gesamtleistung von 6000 W RMS. Mit 146dB max SPL (linear gemessen) und seinem großen Dynamikumfang empfiehlt sich LARA® besonders für große Veranstaltungen. Dank des kardioiden Designs bietet LARA® im Bereich von 63 Hz – 200 Hz eine rückwärtige Dämpfung von -15 dB. LARA® ist als 4-Wege System aufgebaut mit 2 x 12“ Tiefmitteltöner (4“ VC) und einer Mittelhochtonsektion bestehend aus 2 x 8“ Mitteltönern (2.5“ VC) und 2 x M-78N Kompressionstreibern mit 3“ Titanmembran, die gemeinsam auf den kombinierten Wellenformer mit Horn aus Druckguss-Aluminium wirken mit einem nom. Abastrahlwinkel von 100°. Zusätzlich wird über einen 4. Weg mit 2 x 8“ die rückwärtige Dämpfung von -15dB im Frequenzbereich von 63Hz bis 200Hz erzielt. Der LARA® Class-D-Leistungsverstärker mit insgesamt 8 Kanälen verfügt über ein Schaltnetzteil mit PFC, das unabhängig von der Netzspannung maximale Leistung und Effizienz gewährleistet. Die Gesamtleistung von 6000 W RMS , teilt sich auf acht Kanäle, drei davon im Bridge-Modus, zum Antrieb der beiden 12″-Tiefmitteltöner und der beiden Kompressionstreiber. Die verbleibenden zwei Kanäle stehen für die vorderen 2 x 8″Mitteltöner und hinteren 2 x 8“ Tieftöner zur Verfügung. Das integrierte FSS® -3-Punkt-Rigging-System ermöglicht komfortables, schnelles und sicheres fliegen von bis zu 24 Modulen in Winkelungen von 0° bis 7° und ermöglicht auch die direkte Verbindung mit dem kardioiden System-Subwoofer LARA® -SUB, der ebenfalls über eine integrierte 3-Punkt.Flughardware verfügt.
| Performance | |
| Frequency Range (-10 dB) | 50 Hz – 18 kHz |
| Horizontal Coverage (-6 dB) | 100º |
| Vertical Coverage | Splay Dependent |
| Maximum Linear SPL1 | 146 dB |
| Maximum SPL2 | 150 dB |
| 1. Measured Maximum Linear SPL at 1m according to AES75 standard using 18dB crest factor M-Noise. 2. Measured Maximum SPL at 1m using burst noise. | |
| Electronics and Connectors | |
| Nominal Amplifier Power (continuous) | 6000 W |
| Input Type | Balanced Analog |
| Input Impeadance | 20 kohms |
| Input Sensitivity | 6.2 V (+18 dBu) |
| Audio Signal Input Connector | 1 x Female XLR |
| Audio Signal Loop Thru Connector | 1 x Male XLR |
| Audio/Data Input Connector | etherCON |
| Control | ALMA |
| Audio + Data Loop Thru Connector | etherCON |
| AC Output Connector | powerCON TRUE1 |
| Current Draw 230 V / 115 V | 7.5 A/15 A |
| Sampling Rate | 96kHz |
| Enclosure | |
| Enclosure Construction | Birch Plywood |
| Enclosure Geometry | Trapezoidal 7º |
| Rigging | Captive Rigging System |
| Finish | ISO-flex Paint |
| Color | Black |
| IP Rating | IP43 |
| Dimensions ( H x W x D ) | 355 x 1.170 x 645 mm 14,0 x 46,0 x 25,4 in |
| Net Weight | 86,0 kg ( 189,6 lb ) |
| Components | |
| LF Driver | 12GXNC |
| MF Driver | 8MXN |
| LF Cardioid Driver | 8GXN |
| HF Driver | M-78N |
Auswahl herunterladen
| AX-LARA | Abnehmbare Aufhängevorrichtung zum Aufhängen von LARA (max. 24 St.) und LARA-SUB (max. 16 St.), schwarz |
| AX-PULL-LARA | Hängestruktur zum Aufhängen von LARA durch Ziehen des letzten Systems des Arrays in Installationen |
| EC-09 | CAT5e-Kabel etherCON (Daten und Audio), DASnet™, 0,9 m |
| EC-20 | CAT7-Kabel etherCON (Daten und Audio), DASnet™, 20m |
| EC-30 | CAT7-Kabel etherCON (Daten und Audio), DASnet™, 30m |
| ECPK-20 | Hybridkabel CAT7 etherCON (Daten und Audio), powerCON TRUE 1, DASnet™, 20m |
| FRAME-AX-LARA | AX-LARA Flugrahmen, schwarz |
| FUN-4-LARA | Schutzhülle zum Transport von 4 u. LARA auf PL-LARA, schwarz |
| JP-LARA | Verbindungsplatte für LARA/LARA-SUB, schwarz |
| PICKUP-AX-LARA | AX-LARA Deichsel, schwarz |
| PL-LARA | Transportwagen aus Stahl für LARA (max. 4 Stück), schwarz |
| PLINK1-09 | powerCON-Kabel TRUE1, 0,9 m |
| RACK-ARA-208 | Das RACK-ARA-208 ist ein robustes 8U Touring-Rack, das von DAS Audio für ARA-Systeme entwickelt wurde. Aus Birkensperrholz gefertigt und mit Polyurea-Lackierung versehen, garantiert es Langlebigkeit unter anspruchsvollen Touring-Bedingungen. Das RACK-ARA-208 beherbergt ein Matrix-66 Eingangs-/Ausgangssignal+Soul-Panel, das die Strom- und Signalverteilung effizient verwaltet. Zur Optimierung der Konnektivität verfügt es über ein PP-6S-Stromverteilungspanel mit sechs Powercon True1-Ausgängen und einen Socapex-Anschluss mit sechs Stromkreisen. Um seine Vielseitigkeit zu erhöhen, ist das Rack mit einem 32A PD-6-208V 3-Phasen-Stromverteiler für ein effizientes Strommanagement ausgestattet. In die Struktur integrierte M10-Muttern bieten bei Bedarf Aufhängepunkte und erhöhen die Anpassungsfähigkeit des Racks. Das RACK-ARA bietet eine Kombination aus Stärke, Funktionalität und flexiblem Betrieb, die für eine effiziente Konfiguration unter einer Vielzahl von Bedingungen ausgelegt ist. |
| RACK-ARA-230 | Das RACK-ARA-230 ist ein robustes 8U Touring-Rack, das von DAS Audio für ARA-Systeme entwickelt wurde. Aus Birkensperrholz gefertigt und mit Polyurea-Lackierung versehen, garantiert es Langlebigkeit unter anspruchsvollen Touring-Bedingungen. Das RACK-ARA-230 beherbergt ein Matrix-66 Eingangs-/Ausgangssignal+Soul-Panel, das die Strom- und Signalverteilung effizient verwaltet. Zur Optimierung der Konnektivität verfügt es über ein PP-6S-Stromverteilungspanel mit sechs Powercon True1-Ausgängen und einen Socapex-Anschluss mit sechs Stromkreisen. Um seine Vielseitigkeit zu erhöhen, ist das Rack mit einem 32A PD-6-230V 3-Phasen-Stromverteiler für ein effizientes Strommanagement ausgestattet. In die Struktur integrierte M10-Muttern bieten bei Bedarf Aufhängepunkte und erhöhen die Anpassungsfähigkeit des Racks. Das RACK-ARA bietet eine Kombination aus Stärke, Funktionalität und flexiblem Betrieb, die für eine effiziente Konfiguration unter einer Vielzahl von Bedingungen ausgelegt ist. |
| SPK18-20 | Socapex multipin power extension cord. 6 circuits, 20 m. |
| SPK18-6TRUE1 | Socapex multipin fan out. Socapex to 6 PowerCon True1 |
| TOP-PL-LARA | Transporthilfe aus Holz für 4 LARA auf PL-LARA |
| V-AX-LARA | V-förmige Platte zur horizontalen Drehung von AX-LARA |
| 12GXNC | 12″ Tief-Mitteltöner, 4″ VCD, Neodym, 700 W AES, 8 Ohm |
|
| 8GXN | 8″ Tief-Mitteltöner, 2,5″ VCD, Neodym, 300 W AES, 8 Ohm |
|
| 8MXN | 8″Mitteltöner, 2,5″ VCD, Neodym, 300 W AES, 8 Ohm |
| GM-12GX | Recone-Kit für 12GX-Lautsprecher |
|
| GM-8GX | Recone-Kit für 8GX-Lautsprecher |
|
| GM-8MX | Recone-Kit für 8MX-Lautsprecher |
| GM-M75N | Ersatz-Membran passend für M-75N/M-75/M-80-Druckkammertreiber |
|
| LITEMOD4HC | Class-D-PowerSoft-Verstärker mit Schaltnetzteil, 4 x 750 W/RMS @ 4 Ohm |
| M-78N | Druckkammertreiber, 3″ VCD, Neodym, 1.5″-Kehle, 100 W/RMS AES, 8 Ohm |
