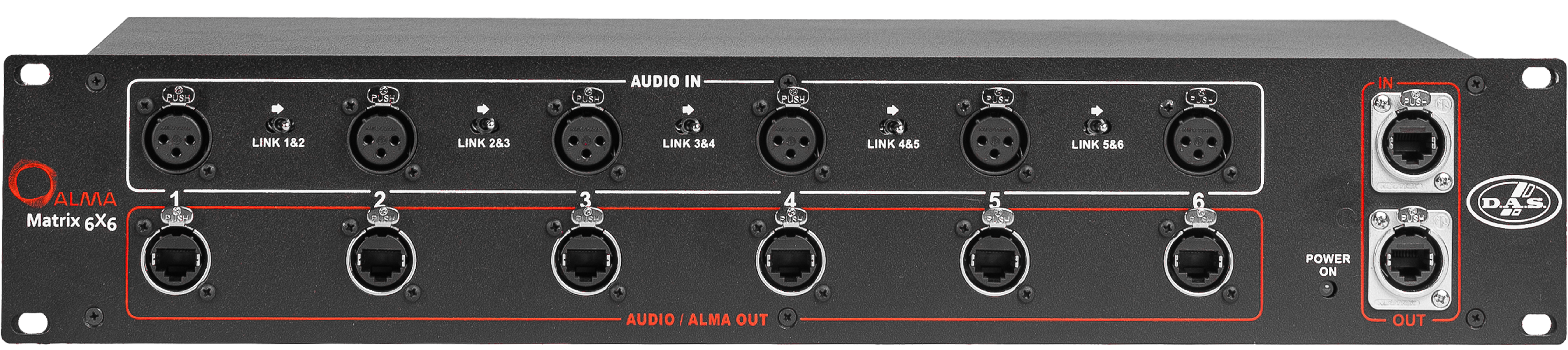

MATRIX-66

P/N. 20503151

Modell
P/N.

Eigenschaften

Anwendungen

Der INTEGRAL-M88 ist eine 8×8 Audiomatrix mit integriertem DSP und verfügt über 4 analoge Audioeingänge, 8 analoge Audioausgänge und darüber hinaus ein DANTE 4×4 Chipsatz mit 4 digitalen Ein- und Ausgängen. Zwei der analogen Eingänge lassen sich auf Mikrofonpegel schalten und bieten auf Wunsch auch eine 12V-Phantomspeisung.

Die Bedienung der extrem kompakten Halb-19“-Einheit mit einer HE erfolgt über das frontseitige OLED-Display, die IP-basierte Steuerungssoftware ALMA, welche für Windows und Mac verfügbar ist oder über das Open-Sound-Control (OSC) Protokoll.

Maximale Konnektivität gewährleistet der M88 nicht nur durch den integrierten Ethernet-Switch, zusätzlich können drahtlose Verbindungen via WiFi oder Bluetooth realisiert werden.

Der Anschluss der analogen Signale erfolgt über rückwärtige Euroblock-Verbinder.

Der integrierte 24-Bit DSP mit internen 32-Bit Floating-Point und einer extrem geringen Latenz von nur 1ms, bietet übliche Signalbearbeitung  wie Delay bis 120ms, EQ, Frequenzweichenfilter und Hoch- und Tief-Pass-Filter, RMS- und Peak-Limiter und bietet für jeden Ausgang separat anwählbare Presets für alle DAS Audio Lautsprechersysteme.

Audio
Audio Input ConnectorAudio In: 6 x Female XLR
Audio Output ConnectorAudio Out: 6 x Male XLR
Network (ALMA)
InputetherCON
OutputetherCON
Audio & ALMA Network
Audio and Data Distribution6 x etherCON Out
LEDS and Indicators
PowerON – Green
Power
AC Input ConnectorPowerCON TRUE1
Power SupplyUniversal Mains Switch Mode
Operating Range90-250 VAC
Current Draw 230 V / 115 V30 W
Dimensions-Weight
Dimensions ( H x W x D )88 x 483 x 271 mm
3,5 x 19,0 x 10,7 in
Net Weight3,4 kg ( 7,5 lb )
Shipping
Carton Dimensions ( H x W x D )135 x 525 x 315 mm
5,3 x 20,7 x 12,4 in
Shipping Weight4,3 kg ( 9,5 lb )
Qualifikation Format Größe
Datenblatt
HT_MATRIX66_00.pdf PDF 2.08 Mb
