ARCO SERIES Vollständing serie

ARCO-24-T

P/N. 10404560

Modell

Farbe

ARCO-24-T
P.N. 10404560
ARCO-24-TW
P.N. 10404570

Eigenschaften

Passives 2 x 4″-Zweiwege-Fullrange-System, 100 W, 70 V/100 V Linetransformator, ABS-Gehäuse, schwarz

SPL Max: 115 dB
Dispersion: 80º x 70º
Gewicht: 2,6 kg ( 5,7 lb )

Datenblatt herunterladen Händler

Beschreibung

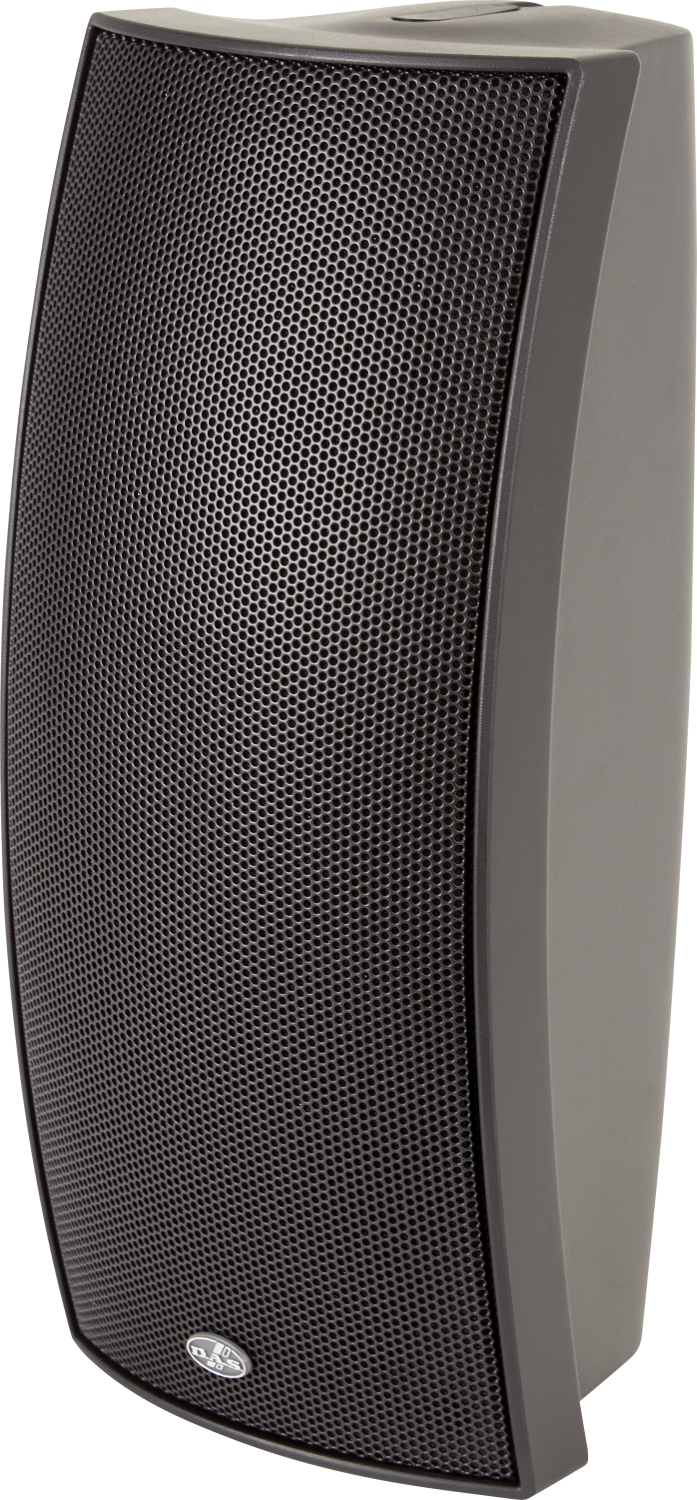

Die ARCO-24-T ist ein passiver 2-Weg Lautsprecher im ABS-Kunststoffgehäuse für die Installation im Innen- und Außenbereich.

Ausgestattet mit zwei wetterfesten DAS Audio 4G 4“ Tief-Mitteltöner mit 1“ Schwingspule und einem 1“ Dome-Tweeter bietet die ARCO-24-T eine Belastbarkeit von 100W/RMS @ 8 Ohm und eignet sich mit Ihrem weiten Übertragungsbereich von 65Hz – 22kHz und 80°x70° Abstrahlverhalten für vielfältige Anwendungen mit Sprach- und Musiksignalen.

Der integrierte Multi-Tap-Transformator erlaubt den niederohmigen Anschluss mit einer nominellen Impedanz von 8 Ohm oder über 100V mit 10W, 20W und 30W. Der neigbare Wandhalter AX4-RM ist im Lieferumfang enthalten. Ein U-Bügel-Wandhalter AXU-AC24 und die Verbindungsplatten AXA-AC für horizontale oder vertikale Cluster sind optional erhältlich.

Das Gehäuse aus ABS-Kunststoff ist lackierfähig und UV-beständig. Optional erhältlich ist das KIT-IP-ARCO zur Abdeckung des Anschlussfeldes, welches die ARCO-24-T zu einem IP-54 Lautsprecher macht.

Erhältlich in schwarz und weiß.

technische Daten

Performance
Frequency Range (-10 dB)	65 Hz – 22 kHz
Horizontal Coverage (-6 dB)	80º
Vertical Coverage	70º
Nominal Impedance	8 ohms
Transformer Taps 70 V	5 W-10 W-15 W
Transformer Taps 100 V	10 W-20 W-30 W
RMS Power Handling	100 W
Peak Power Handling	400 W
On-axis Sensitivity 1W/1 m	89 dB SPL
Maximum Peak SPL at 1 m	115 dB
Recommended Amplifier	INTEGRAL-A402 INTEGRAL-A404
Recommended Processor	INTEGRAL-M88 INTEGRAL-MA1604 INTEGRAL-MA1004

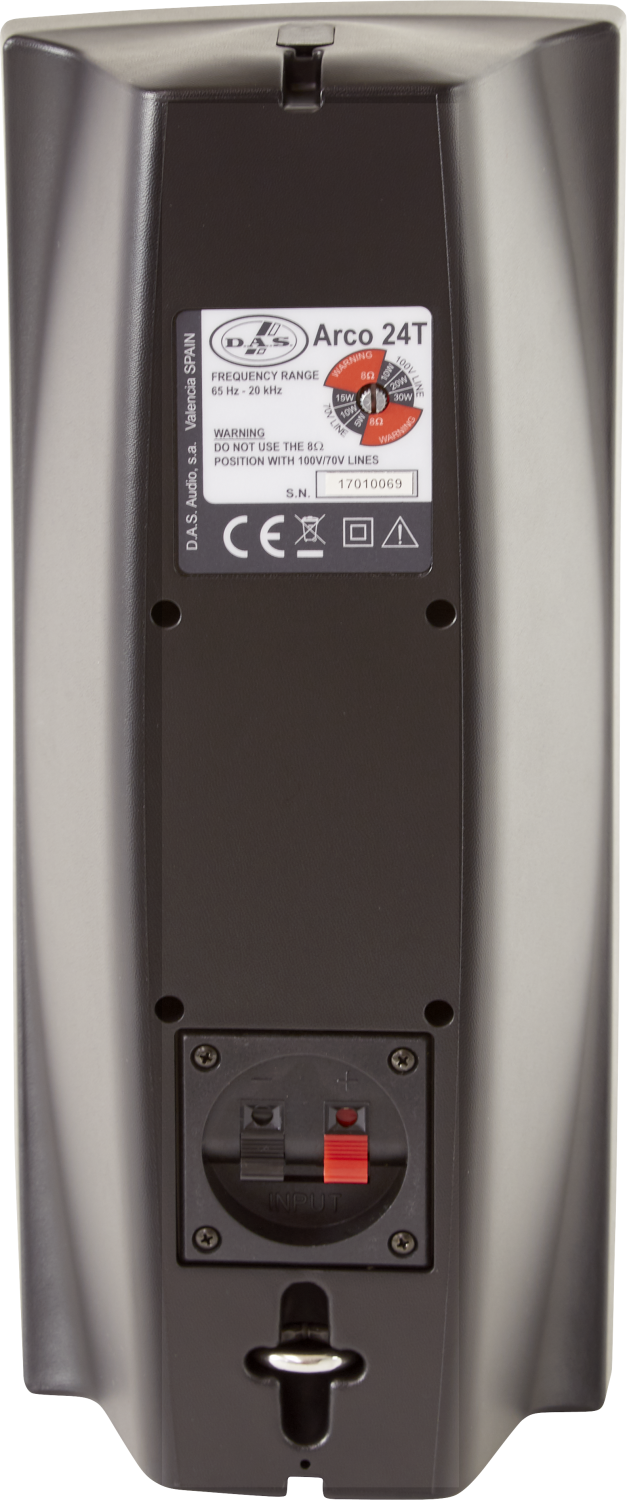

Connectors
Audio Input Connector	Spring Terminals
Audio Output Connector	Spring Terminals
Enclosure
Enclosure Construction	High Impact ABS
Enclosure Geometry	Trapezoidal
Color	Black
Depth	140 mm (5,5 in)
Dimensions ( H x W x D )	340 x 145 x 140 mm 13,4 x 5,7 x 5,5 in
Net Weight	2,6 kg ( 5,7 lb )
Components
LF Driver	4G4
HF Driver	TWT-24
Shipping
Carton Dimensions ( H x W x D )	455 x 330 x 170 mm 17,9 x 13,0 x 6,7 in
Shipping Weight	3,3 kg ( 7,3 lb )

Downloads

Qualifikation	Format	Größe
Datenblatt
HT_ARCO24T_00.pdf	PDF	1.76 Mb
Benutzerhandbuch
UM_ARCO1_01.pdf	PDF	348 Kb
Software
SW_EASE_Focus_v3.1.260.zip	ZIP	49.76 Mb

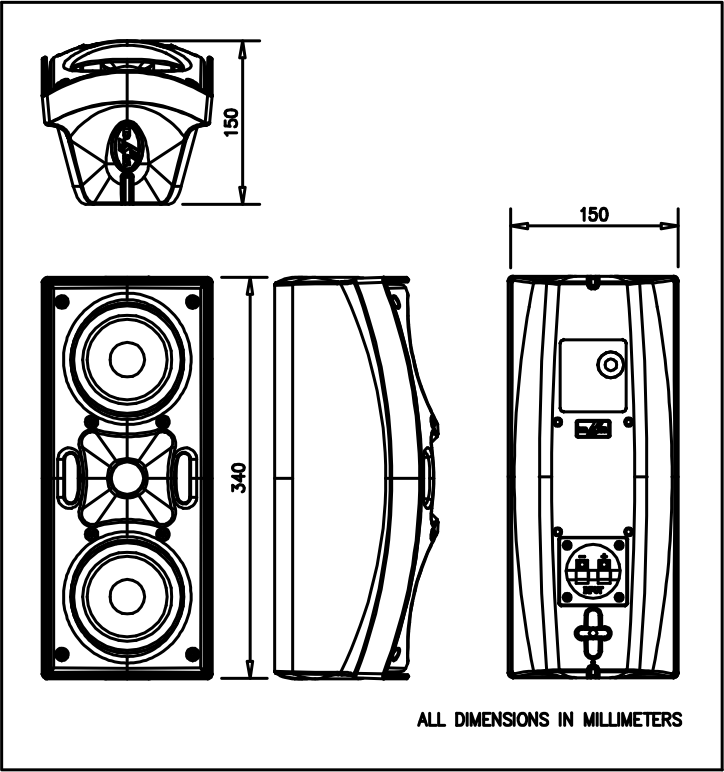

Strichzeichnung
CAD_2D_ARCO24.dwg	DWG	560 Kb
LD_2D_ARCO24.png	PNG	104 Kb
LD_2D_ARCO24.svg	SVG	171 Kb
Kataloge
CAT_DAS_2020_FULL_LINE_7_2.pdf	PDF	13.19 Mb
Technische Spezifikationen
AS_AC24_01_EN.docx	DOCX	13 Kb
