ARCO SERIES Vollständing serie

ARCO-4-T

P/N. 10404510

Modell

Farbe

ARCO-4-T
P.N. 10404510
ARCO-4-TW
P.N. 10404530

Eigenschaften

Passives 4″-Zweiwege-Fullrange-System, 50 W, 70 V/100 V Linetransformator, ABS-Gehäuse, schwarz

SPL Max: 109 dB
Dispersion: 90º x 90º
Gewicht: 1,6 kg ( 3,5 lb )

Datenblatt herunterladen Händler

Beschreibung

Die ARCO-4-T ist ein passiver 2-Weg Lautsprecher im ABS-Kunststoffgehäuse für die Installation im Innen- und Außenbereich.

Ausgestattet mit einem wetterfesten DAS Audio 4G 4“ Tief-Mitteltöner mit 1“ Schwingspule und einem 1“ Dome-Tweeter bietet die ARCO-4-T eine Belastbarkeit von 50W/RMS @ 8 Ohm und eignet sich mit Ihrem weiten Übertragungsbereich von 72Hz – 22kHz und 90°x90° Abstrahlverhalten für vielfältige Anwendungen mit Sprach- und Musiksignalen.

Der integrierte Multi-Tap-Transformator erlaubt den niederohmigen Anschluss mit einer nominellen Impedanz von 8 Ohm oder über 100V mit 5W, 10W und 5W. Der neigbare Wandhalter AX4-RM ist im Lieferumfang enthalten. Ein U-Bügel-Wandhalter AXU-AC4 und die Verbindungsplatten AXA-AC für horizontale oder vertikale Cluster sind optional erhältlich.

Das Gehäuse aus ABS-Kunststoff ist lackierfähig und UV-beständig. Optional erhältlich ist das KIT-IP-ARCO zur Abdeckung des Anschlussfeldes, welches die ARCO-4-T zu einem IP-54 Lautsprecher macht.

Erhältlich in schwarz und weiß.

technische Daten

Performance
Frequency Range (-10 dB)	72 Hz – 22 kHz
Horizontal Coverage (-6 dB)	90º
Vertical Coverage	90º
Nominal Impedance	8 ohms
Transformer Taps 70 V	2.5 W-5 W-7.5 W
Transformer Taps 100 V	5 W-10 W-15 W
RMS Power Handling	50 W
Peak Power Handling	200 W
On-axis Sensitivity 1W/1 m	86 dB SPL
Maximum Peak SPL at 1 m	109 dB
Recommended Amplifier	INTEGRAL-A402 INTEGRAL-A404
Recommended Processor	INTEGRAL-M88 INTEGRAL-MA1604 INTEGRAL-MA1004

Connectors
Audio Input Connector	Spring Terminals
Audio Output Connector	Spring Terminals
Enclosure
Enclosure Construction	High Impact ABS
Enclosure Geometry	Trapezoidal
Color	Black
Depth	140 mm (5,5 in)

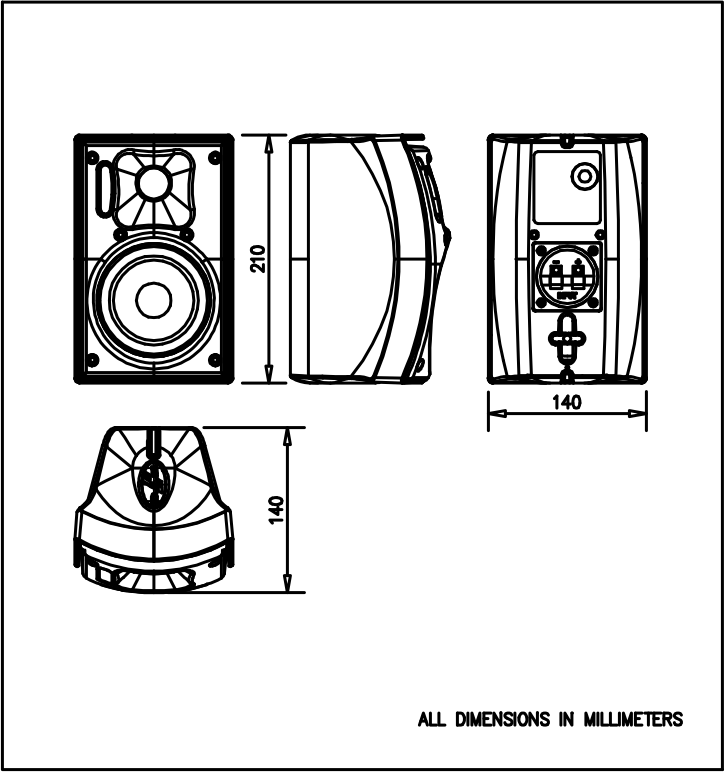

Dimensions ( H x W x D )	210 x 135 x 140 mm 8,3 x 5,3 x 5,5 in
Net Weight	1,6 kg ( 3,5 lb )
Components
LF Driver	4G
HF Driver	TWT-4
Shipping
Carton Dimensions ( H x W x D )	325 x 330 x 170 mm 12,8 x 13,0 x 6,7 in
Shipping Weight	2,2 kg ( 4,9 lb )
