ARTEC 300 SERIES Vollständing serie

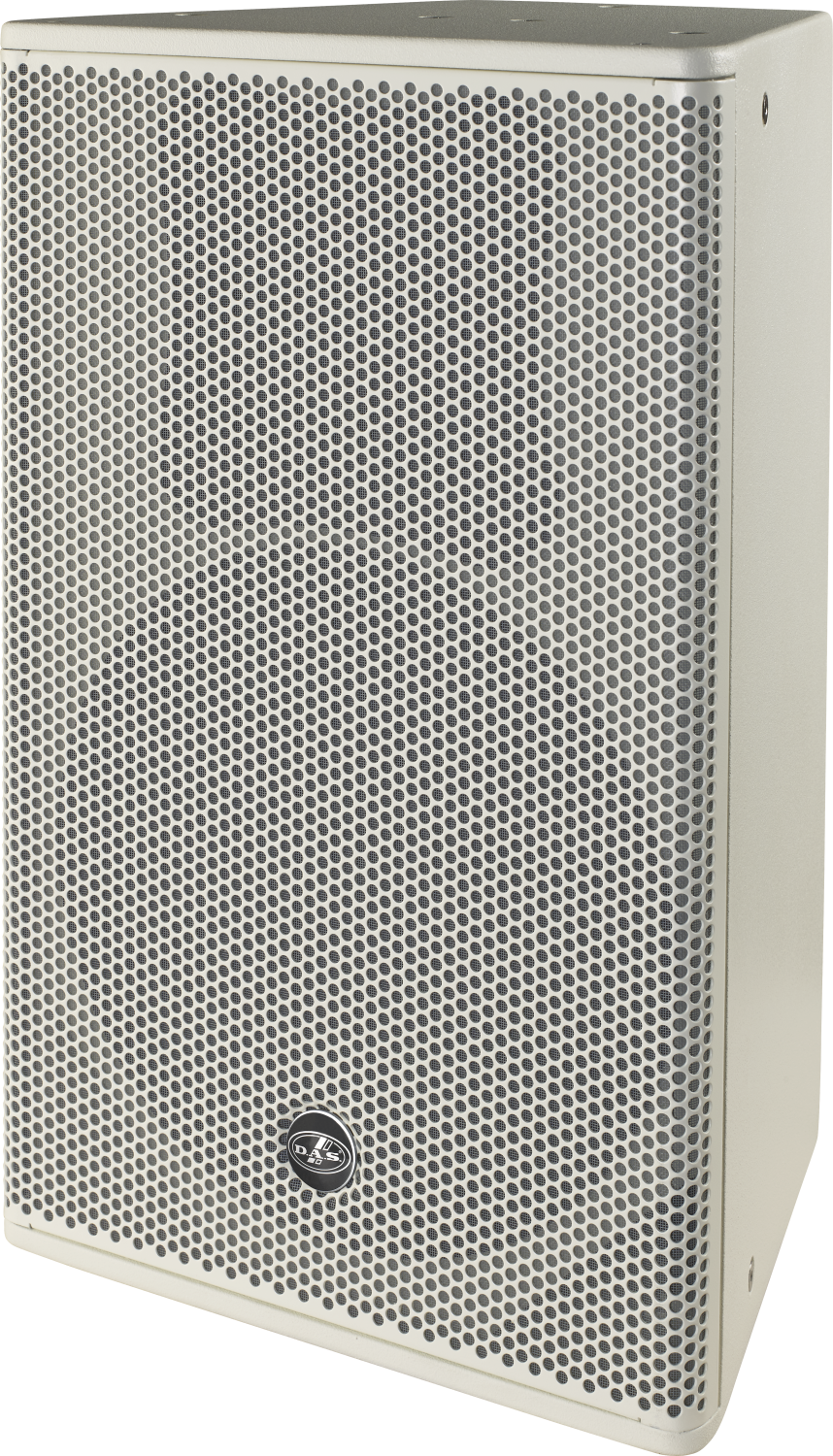

ARTEC-315.64-W

P/N. 10423859


Modell

Farbe

Eigenschaften

Passives 15″-Zweiwege-Fullrange-System, 350 W, drehbares 60 x 40 Horn, weiß

  • SPL Max: 127 dB
  • Dispersion: 60º x 40º
  • Gewicht: 21,5 kg ( 47,3 lb )

Datenblatt herunterladenHändler
Teilen

Beschreibung

Die ARTEC-315.64 ist ein passiver 2-Weg-Lautsprecher für die Festinstallation.

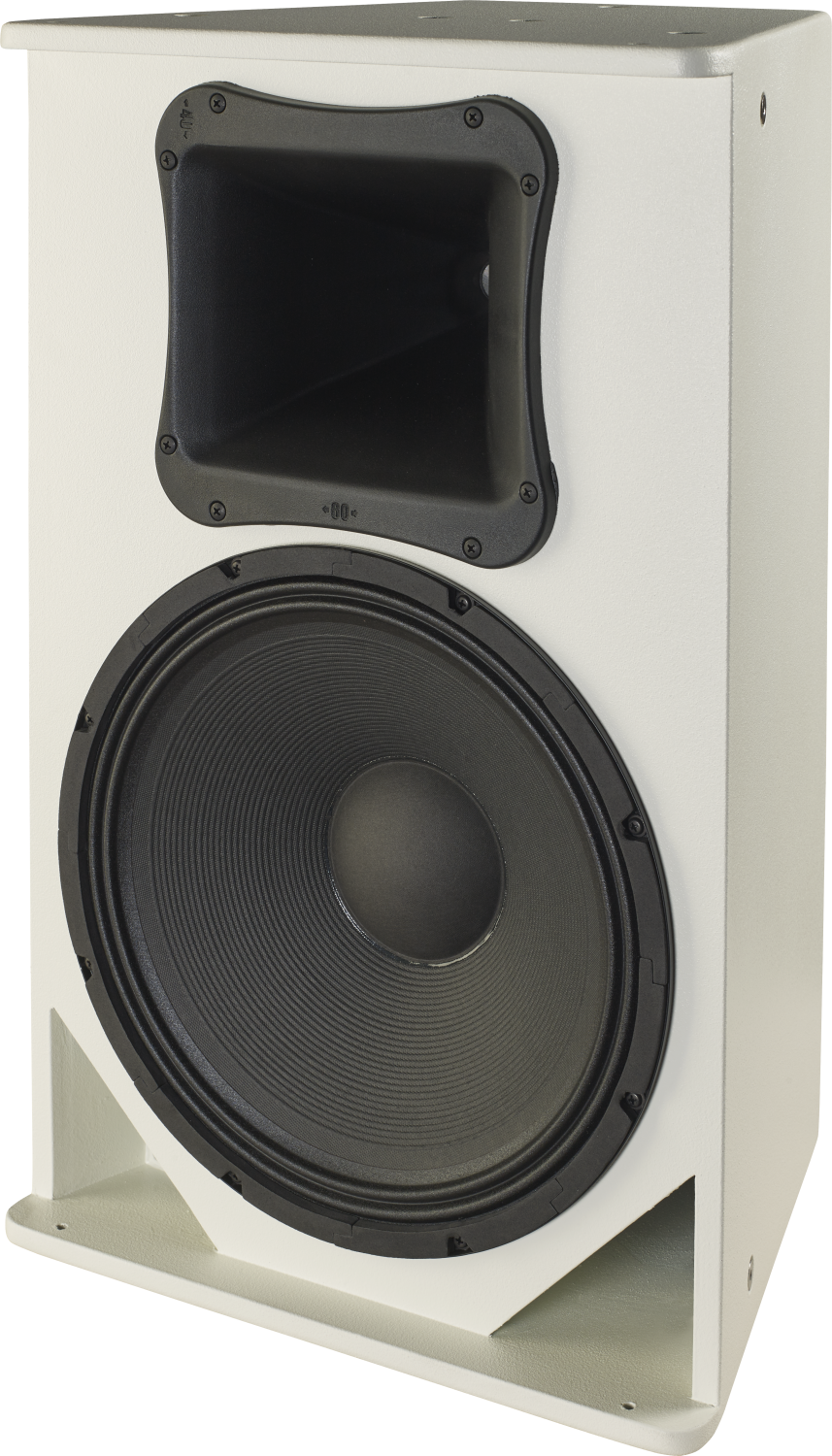

Die ARTEC-312.64 ist ausgestattet mit einem DAS Audio 15MI 15“ Tief-Mitteltöner mit 2.5“ Schwingspule und einem DAS Audio M-34 1“ Hochtöner mit 1.4“ Schwingspule, der auf ein drehbares 60°x 40° Horn wirkt.

Mit einer Belastbarkeit von 350 W/RMS erzielt die ARTEC-312.64 einen Schallpegel von 127dB Peak bei einem Frequenzgang von 47Hz bis 20 Khz.

Das Gehäuse ist aus Birken-Multiplex gefertigt und mit einer hochwertigen ISO-flex Polyurethan-Beschichtung versehen. Optional erhältlich sind ein der U-Bügel AXU-315, der Flugadapter AXR-AX5 und das Gehäuse ist mit 12 x M10-Flugpunkten ausgestattet.

Für optimale Wiedergabeeigenschaften und Betriebssicherheit empfehlen wir die Verwendung von DAS Audio Endstufen und Signalprozessoren.

Erhältlich in schwarz und weiß.

technische Daten

Performance
Frequency Range (-10 dB)60 Hz – 18 kHz
Horizontal Coverage (-6 dB)60º
Vertical Coverage40º
Nominal Impedance8 ohms
RMS Power Handling350 W
Peak Power Handling1400 W
On-axis Sensitivity 1W/1 m90 dB SPL
Maximum Peak SPL at 1 m127 dB
Recommended AmplifierINTEGRAL-A402
INTEGRAL-A404
INTEGRAL-A1002
INTEGRAL-A1004
INTEGRAL-A1602
INTEGRAL-A1604
INTEGRAL-MA1004
INTEGRAL-MA1604
Recommended ProcessorINTEGRAL-M88
INTEGRAL-MA1604
INTEGRAL-MA1004
Connectors
Audio Input ConnectorCovered Barrier Strip Terminals
Audio Output ConnectorCovered Barrier Strip Terminals
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorWhite
Depth380 mm (15,0 in)
Dimensions ( H x W x D )715 x 445 x 380 mm
28,1 x 17,5 x 15,0 in
Net Weight21,5 kg ( 47,3 lb )
Components
LF Driver15MI
HF DriverM-34
Horn/WaveguideBC-614
Shipping
Carton Dimensions ( H x W x D )810 x 440 x 510 mm
31,9 x 17,3 x 20,1 in
Shipping Weight24,5 kg ( 54,0 lb )

Downloads

Data Sheet
Datenblatt
HT_ARTEC315.64W_00.pdf
PDF · 1.67 Mb Herunterladen
User Manual
Benutzerhandbuch
UM_AR3_02_EN.pdf
PDF · 4.23 Mb Herunterladen
Modeling Data
Simulationsdaten
MD_ARTEC_300_GLLs.zip
ZIP · 784 Kb Herunterladen
Modeling Data
Simulationsdaten
MD_DAS_GLL_v15.zip
ZIP · 223.19 Mb Herunterladen
Software
Software
SW_EASE_Focus_v3.1.260.zip
ZIP · 49.76 Mb Herunterladen
Line Drawing
Strichzeichnung
CAD_2D_AR315.64.dwg
DWG · 375 Kb Herunterladen
Line Drawing
Strichzeichnung
LD_2D_AR31564.svg
SVG · 102 Kb Herunterladen
Line Drawing
Strichzeichnung
LD_3D_AR315_SKETCHUP_01.skp
SKP · 2.86 Mb Herunterladen
Catalogs
Kataloge
CAT_ARTEC300_02.pdf
PDF · 1.12 Mb Herunterladen
Catalogs
Kataloge
CAT_DAS_2020_FULL_LINE_7_2.pdf
PDF · 13.19 Mb Herunterladen
