ARTEC 300 SERIES Vollständing serie

ARTEC-320

P/N. 10423845


Modell

Farbe

Eigenschaften

Passives 2 x 10″-Zweiwege-Fullrange-Line-Array für Installationen, 500 W, schwarz

  • SPL Max: 132 dB
  • Dispersion: 90º
  • Gewicht: 26,5 kg ( 58,3 lb )

Datenblatt herunterladenHändler

Beschreibung

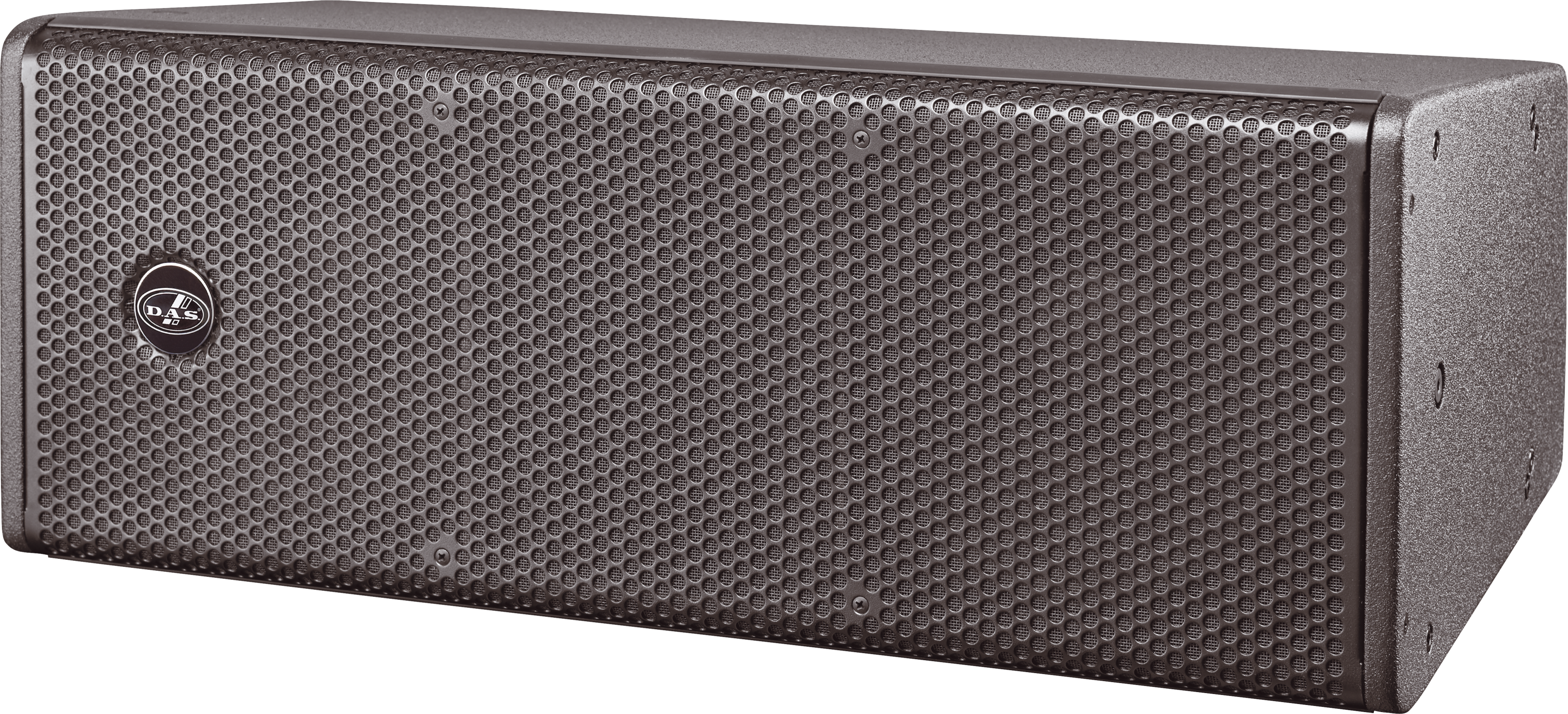

ARTEC-320 ist ein passives 2-Weg Line-Array Modul für die Festinstallation.

ARTEC-320 ist ausgestattet mit zwei DAS Audio 10MI Tieftönern mit 2.5“ Schwingspule und einem DAS Audio M-75 1.5“ Hochtöner mit Titanmembran und 3“Schwingspule der auf ein aus Druckguss-Aluminium gefertigten Wellenformer wirkt.

Mit einer Belastbarkeit von 500 W/RMS erzielt die ARTEC-320 einen Schallpegel von 132 dB Peak bei einem Frequenzgang von 60Hz bis 20 Khz. Die integrierte passive Frequenzweiche erlaubt die Ansteuerung über einen Verstärkerkanal, mit einer nominellen Impedanz von 16 Ohm lassen sich problemlos mehere ARTEC-320 an einem Verstärkerkanal betreiben.

Das Gehäuse ist aus Birken-Multiplex gefertigt und mit einer hochwertigen ISO-flex Polyurethan-Beschichtung versehen. Im Lieferumfang enthalten sind die JP-320 Verbindungsplatten, die eine Montage von bis zu 14 ARTEC-320 in Schritten von 0° bis 10° erlauben. In Kombination geflogen werden kann der Systembass ARTEC-322S.

Für optimale Wiedergabeeigenschaften und Betriebssicherheit empfehlen wir die Verwendung von DAS Audio Endstufen und Signalprozessoren.

Erhältlich in schwarz und weiß.

technische Daten

Performance
Frequency Range (-10 dB)60 Hz – 20 kHz
Horizontal Coverage (-6 dB)90º
Vertical CoverageSplay Dependent
Nominal Impedance16 ohms
RMS Power Handling500 W
Peak Power Handling2000 W
On-axis Sensitivity 1W/1 m99 dB SPL
Maximum Peak SPL at 1 m132 dB
Recommended ProcessorINTEGRAL-M88
INTEGRAL-MA1604
INTEGRAL-MA1004
Connectors

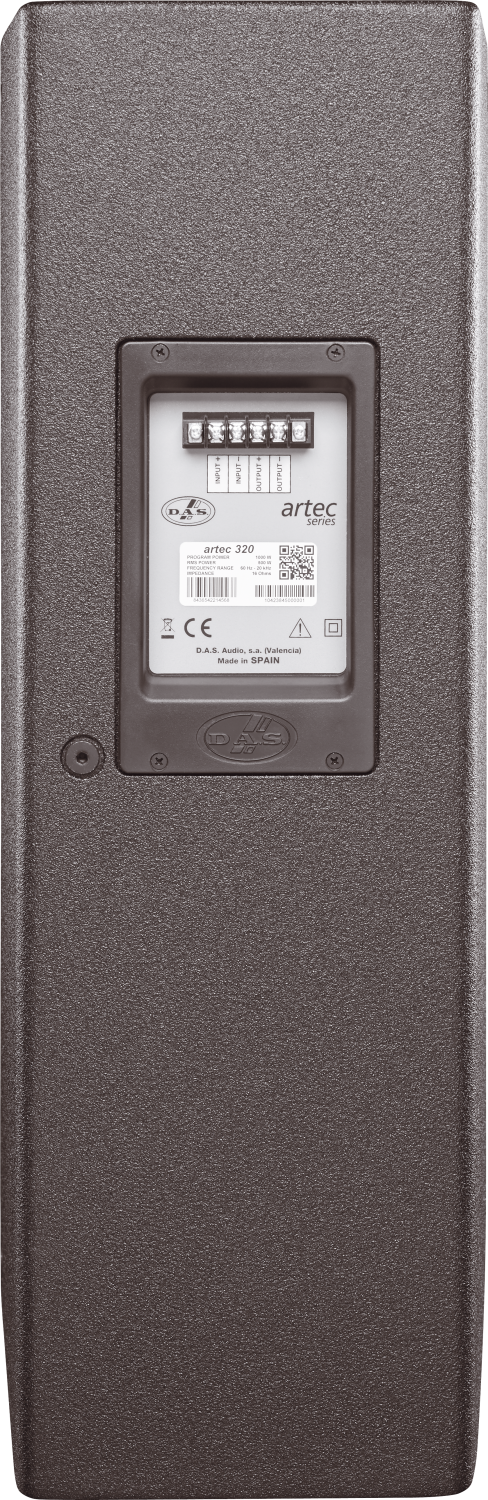

Audio Input ConnectorCovered Barrier Strip Terminals
Audio Output ConnectorCovered Barrier Strip Terminals
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorBlack
Depth360 mm (14,2 in)
Dimensions ( H x W x D )345 x 710 x 360 mm
13,6 x 28,0 x 14,2 in
Net Weight26,5 kg ( 58,3 lb )
Components
LF Driver10MI
HF DriverM-75
Shipping
Carton Dimensions ( H x W x D )820 x 330 x 420 mm
32,3 x 13,0 x 16,5 in
Shipping Weight29,0 kg ( 63,9 lb )

Downloads

Qualifikation Format Größe
Datenblatt
HT_ARTEC320_00.pdf PDF 569 Kb
Benutzerhandbuch
UM_AR3_02_EN.pdf PDF 4.23 Mb
Simulationsdaten
MD_ARTEC_300_GLLs.zip ZIP 784 Kb
MD_DAS_GLL_v13.zip ZIP 208 Mb
Software
SW_EASE_Focus_v3.1.260.zip ZIP 49.76 Mb
Strichzeichnung
CAD_2D_AR320.dwg DWG 388 Kb
LD_2D_AR320.svg SVG 95 Kb
LD_3D_AR320_SKETCHUP_01.skp SKP 960 Kb
Kataloge
CAT_ARTEC300_02.pdf PDF 1.12 Mb
CAT_DAS_2020_FULL_LINE_7_2.pdf PDF 13.19 Mb
Technische Spezifikationen
AS_AR320_01_EN.docx DOCX 13 Kb
