ARTEC 500 SERIES Vollständing serie

ARTEC-506-W

P/N. 10423210


Modell

Farbe

Eigenschaften

Passives 6″-Zweiwege-Fullrange-System, 200 W, 80 x 80 Horn, weiß

  • SPL Max: 122 dB
  • Dispersion: 80º x 80º
  • Gewicht: 7,0 kg ( 15,4 lb )

Datenblatt herunterladenHändler

Beschreibung

Die ARTEC-506 ist ein kompakter passiver 2-Weg-Lautsprecher für die Festinstallation.

Die ARTEC-506 ist ausgestattet mit einem DAS Audio 6P 6“ Tief-Mitteltöner mit 2“ Schwingspule und einem DAS Audio M-34 1“ Druckkammerteiber mit Titanmenbran und 1.4“ VCD, der auf ein 80°x 80° Horn wirkt.

Mit einer Belastbarkeit von 200 W/RMS erzielt die ARTEC-506 einen Schallpegel von 122 dB Peak bei einem Frequenzgang von 65Hz bis 20 Khz.

Das Gehäuse ist aus Birken-Multiplex gefertigt und mit einer hochwertigen ISO-flex Polyurethan-Beschichtung versehen. Dank integrierter M10-Montagepunkte, umfangreichem optionalem Zubehör zum Fliegen oder zur Wand- oder Deckenmontage, sowie der Vorbereitung für VESA 75/100 Halterungen lässt sich die ARTEC-506 extrem vielseitig einsetzen und mühelos in unterschiedlichsten Anwendungen installieren.

Für optimale Wiedergabeeigenschaften und Betriebssicherheit empfehlen wir die Verwendung von DAS Audio Endstufen und Signalprozessoren.

Erhältlich in schwarz und weiß.

technische Daten

Performance
Frequency Range (-10 dB)60 Hz – 18 kHz
Horizontal Coverage (-6 dB)80º
Vertical Coverage80º
Nominal Impedance8 ohms
RMS Power Handling200 W
Peak Power Handling800 W
On-axis Sensitivity 1W/1 m90 dB SPL
Maximum Peak SPL at 1 m122 dB
Recommended AmplifierINTEGRAL-A402
INTEGRAL-A404
INTEGRAL-A1002
INTEGRAL-A1004
INTEGRAL-A1602
INTEGRAL-A1604
INTEGRAL-MA1004
INTEGRAL-MA1604
Recommended ProcessorINTEGRAL-M88
INTEGRAL-MA1604
INTEGRAL-MA1004
Connectors

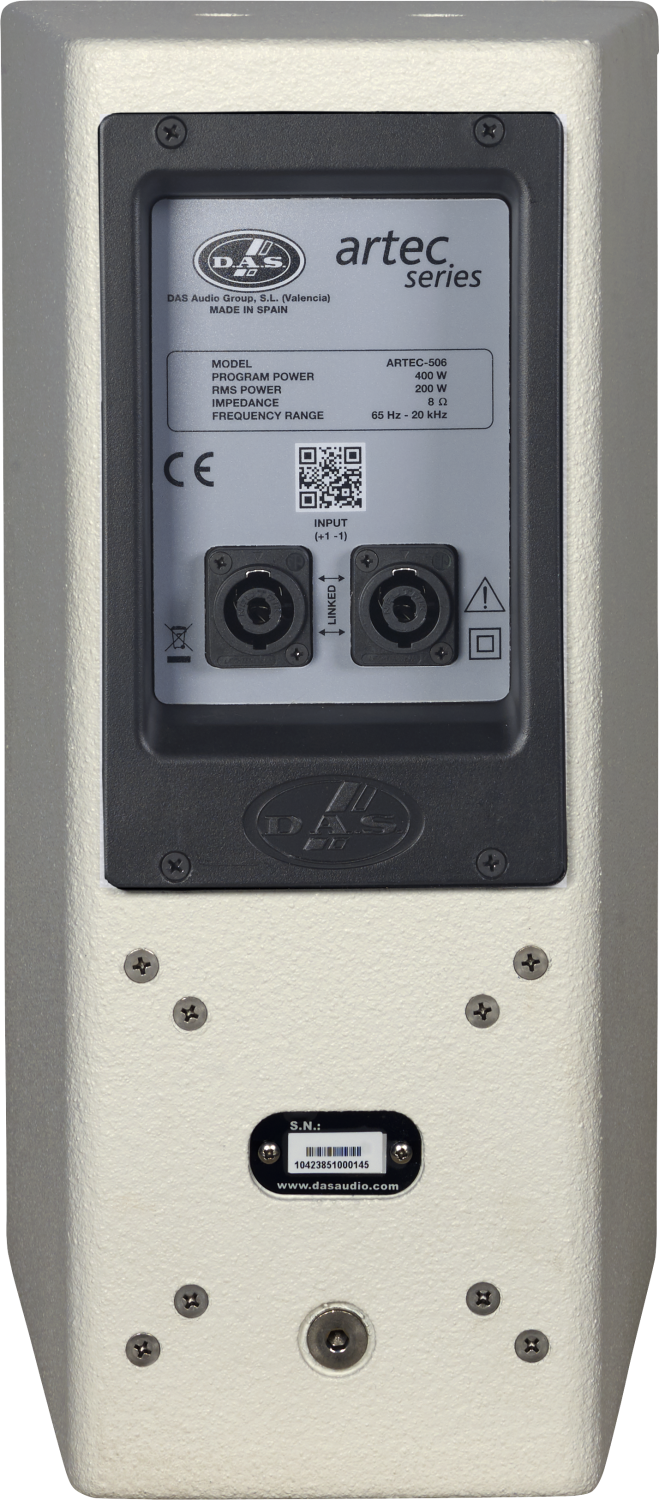

Audio Input Connector1 x speakON NL4
Audio Output Connector1 x speakON NL4
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorWhite
Depth260 mm (10,2 in)
Dimensions ( H x W x D )385 x 195 x 260 mm
15,2 x 7,7 x 10,2 in
Net Weight7,0 kg ( 15,4 lb )
Components
LF Driver6P
HF DriverM-34
Horn/WaveguideBC-88
Shipping
Carton Dimensions ( H x W x D )471 x 266 x 330 mm
18,5 x 10,5 x 13,0 in
Shipping Weight10,3 kg ( 22,7 lb )

Downloads

Qualifikation Format Größe
Datenblatt
HT_ARTEC506W_00.pdf PDF 1.31 Mb
Benutzerhandbuch
UM_AR52_01_EN.pdf PDF 1.67 Mb
Konfigurationshandbuch
CG_AR500.pdf PDF 21.29 Mb
Simulationsdaten
MD_Artec500_GLL.zip ZIP 2.04 Mb
MD_DAS_GLL_v13.zip ZIP 208 Mb
Software
SW_EASE_Focus_v3.1.260.zip ZIP 49.76 Mb
Strichzeichnung
CAD_2D_AR506.dwg DWG 369 Kb
LD_2D_AR506.svg SVG 103 Kb
LD_3D_AR506_SKETCHUP_01.skp SKP 665 Kb
Kataloge
CAT_DAS_2020_FULL_LINE_7_2.pdf PDF 13.19 Mb
