PRODUKTE / EVENT SERIES

EVENT-28A

P/N. 10435012

Modell
P/N.

Eigenschaften

Kompaktes aktives Line Array
Class-D Verstärker mit SMPS Schaltnetzteil
Weitbereichsnetzteil
Programmierbarer 24-Bit DSP inkl. FIR-Filter
DAScontrol™ LCD-Display mit Encoder
FIR Processing mit konstanter Phase
PowerCon In/Out
Wetterschutz integriert

Anwendungen

Gotteshäuser
Theater, Auditorien und Kulturzentren
Live-Musikclubs
Firmen-AV-Systeme
Anlagen für den Touring- und Livesound-Bereich/Vermietungsleistungen

DAScontrol

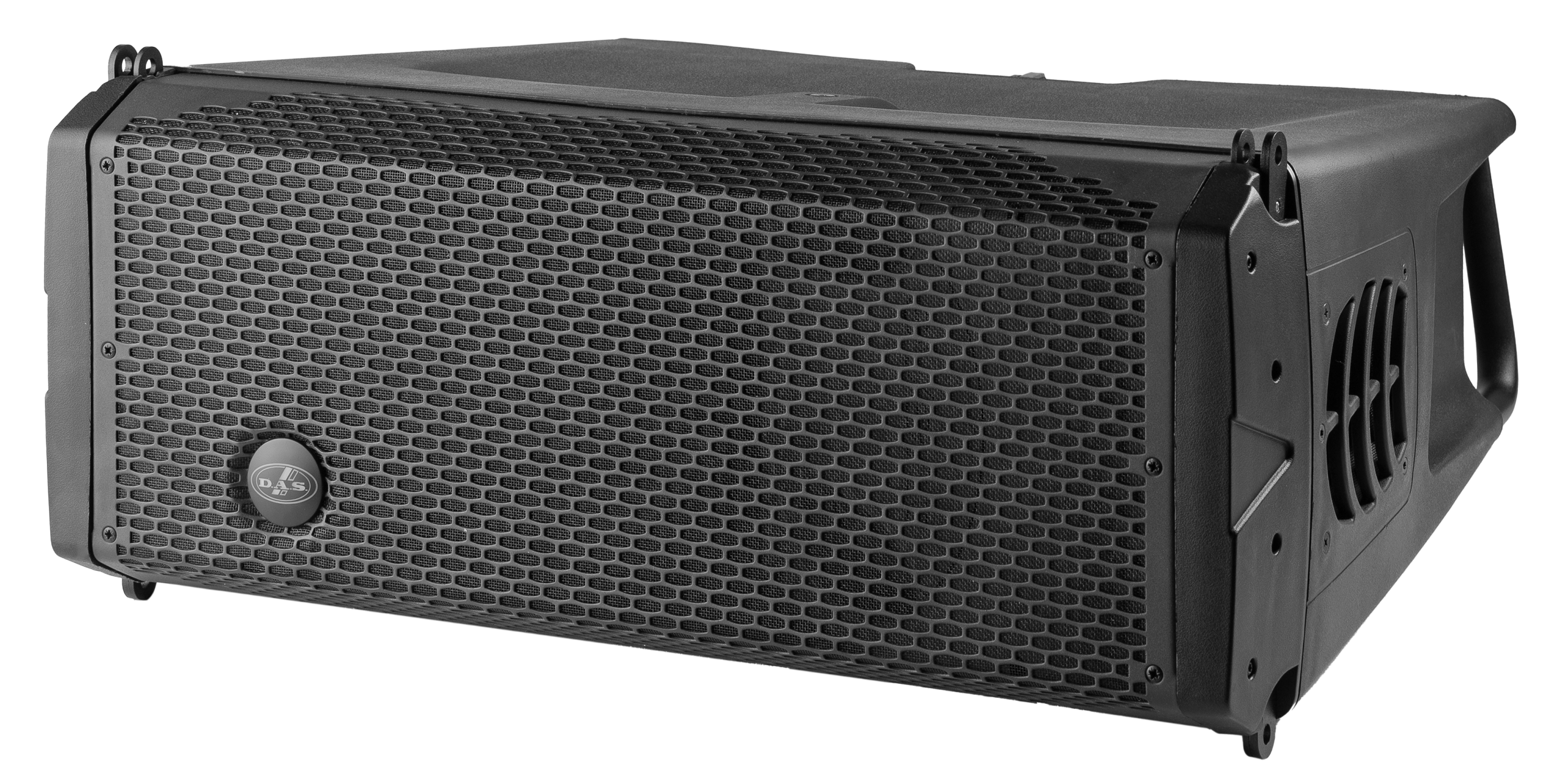

Das EVENT-28A ist ein aktives, kompaktes 2-Weg Line-Array mit symmetrischem Aufbau. Mit seinem modernen Polypropylen-Gehäuse bietet es ein hohes Maß an Anwenderfreundlichkeit, ist mit 20kg Gesamtgewicht extrem leicht und ist gleichzeitig robust und langlebig. Das Event-28A eignet sich perfekt in der mobilen Anwendung für lokal agierende Veranstaltungstechnikfirmen und für budget-orientierte Festinstallationen.

Ausgestattet mit 2 x 8“ Neodym-Tief-Mitteltönern und einem M60 1.75“ Druckkammertreiber erzielt das EVENT-28A dank unseres einzigartigen Designs, der Kombination aus Waveguide und Horn für den Hochtontreiber und Bandpass-Ladung der Tieftöner ein extrem homogenes Abstrahlverhalten, welches Maßstäbe in seiner Klasse setzt. Der nom. Abstrahlwinkel wird sauber über den gesamten Frequenzbereich ab 200Hz eingehalten und eine hervorragende Kopplung zwischen den einzelnen Einheiten gewährt ein hohe Reichweite.

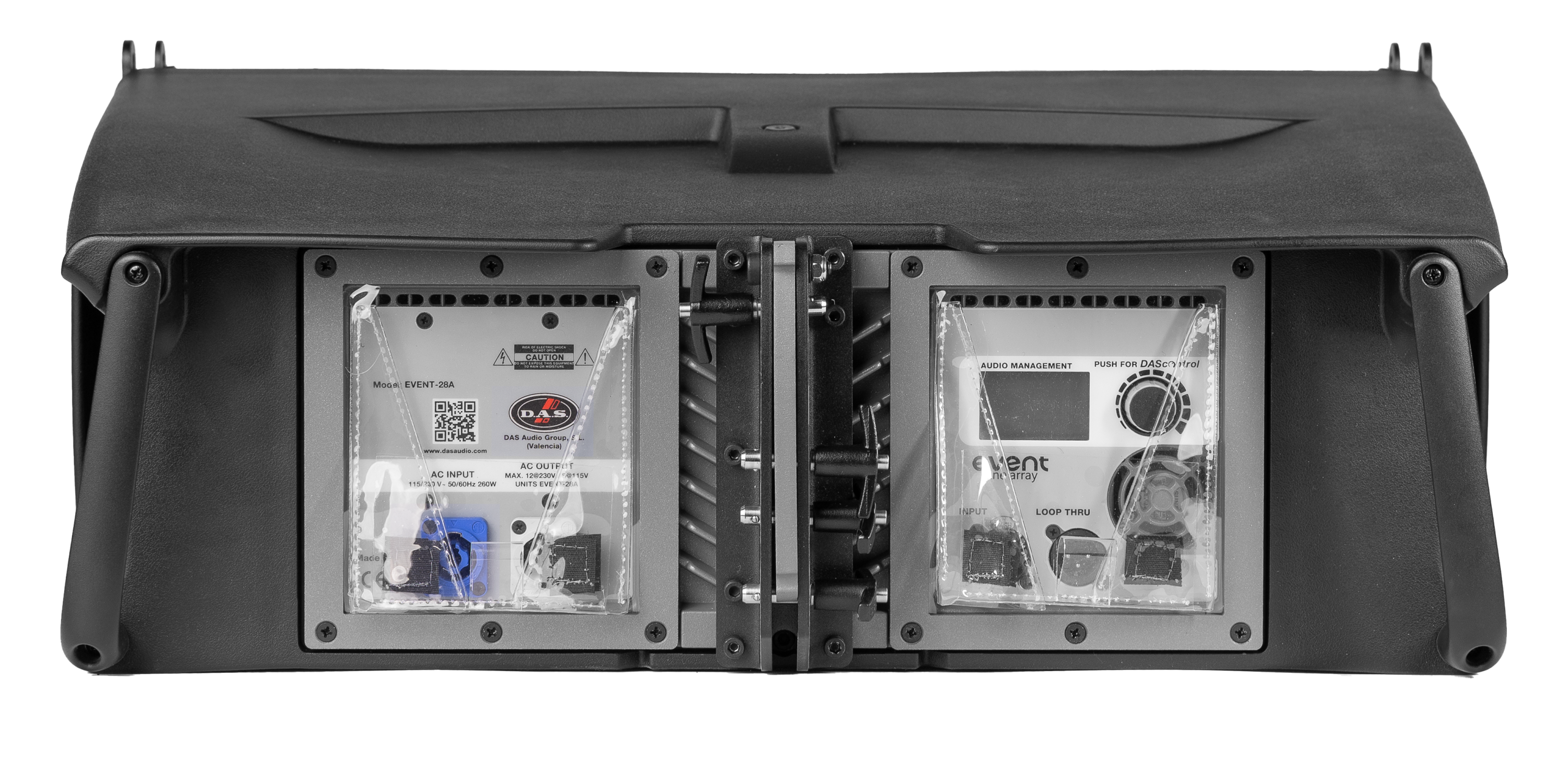

Die integrierte 2-Kanal Class-D Endstufe inkl. Schaltnetzteil verfügt über eine Leistung von 1300W/peak und ist mit professionellen Neutrik® XLR- und PowerCon-Anschlüssen, sowie ab Werk montiertem Wetterschutz ausgestattet. Der interne 24-Bit-DSP erledigt alle relevanten Aufgaben der erforderlichen Signalbearbeitung inkl. RMS- und Peak-Limiter für maximale Betriebssicherheit und modernster FIR-Filterung für ein neutrales Phasenverhalten, im Ergebnis eine sehr neutrale Audiowiedergabe und einfachste Kombinierbarkeit mit anderen Komponenten. Presets für unterschiedliche Setups, HPF-Filter, Delay lassen sich komfortabel einstellen über DASControl™, einer Kombination aus Display und Encoder.

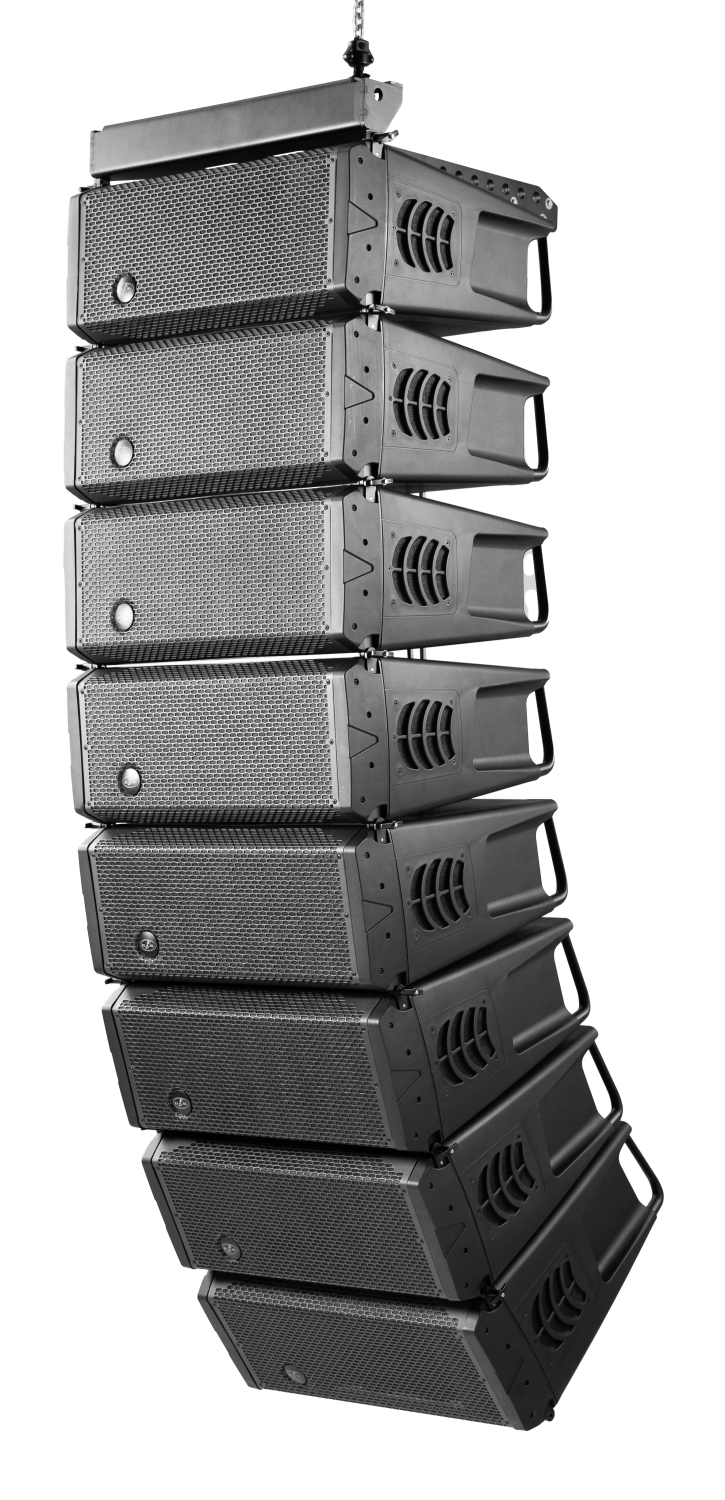

Die integrierte Fast-Set-Splay(FSS™)-Flughardware ermöglicht das kraftlose Aufhängen des Systems (max. 16 Einheiten) durch voreingestellte Winkel in 1°-Schritten mit einem Umfang von 0°-10°. Der Aufbau kann problemlos von nur einer Person durchgeführt werden.

Dank der effizienten Class-D-Endstufe mit Weitbereichs-Schaltnetzteil inkl. PFC können bis zu 12 EVENT-28A an einer 16A/230V-Zuleitung sicher betrieben werden.

Ergänzend steht der EVENT-118A als system-Subwoofer zur Verfügung, der dank integrierter Flughardware Pin-to-Pin-Konfigurationen mit dem EVENT-28A im Flug- und Stackingbetrieb erlaubt.

Performance
Frequency Range (-10 dB)70 Hz – 20kHz
Horizontal Coverage (-6 dB)100º
Vertical CoverageSplay Dependent
Maximum Peak SPL at 1 m133 dB
Electronics and Connectors
Nominal Amplifier Power (continuous)650 W
Nominal Amplifier Power (peak)1300 W
Nominal Amplifier Power LF (continuous)500 W
Nominal Amplifier Power LF (peak)1000 W
Nominal Amplifier Power HF (continuous)150 W
Nominal Amplifier Power HF (peak)300 W
Input TypeBalanced
Input Impeadance20 kohms
Input Sensitivity6.2 V (+18 dBu)
Audio Signal Input Connector1 x Female XLR
Audio Signal Loop Thru Connector1 x Male XLR
Recommended Signal ProcessingINTEGRAL-M26X
AC Output ConnectorpowerCON NAC3MPB
Current Draw 230 V / 115 V1.2 A / 2.4 A
Enclosure
Enclosure ConstructionPolypropylene
Enclosure GeometryTrapezoidal
RiggingCaptive Rigging System
ColorBlack
Dimensions ( H x W x D )280 x 635 x 525 mm
11,0 x 25,0 x 20,7 in
Net Weight20,5 kg ( 44,1 lb )
Components
LF Driver8MIN
HF DriverM-60
Shipping
Carton Dimensions ( H x W x D )715 x 600 x 335 mm
28,2 x 23,6 x 13,2 in
Shipping Weight24,0 kg ( 53,0 lb )
Qualifikation Format Größe
Datenblatt
HT_EVENT28A_00.pdf PDF 1.57 Mb
Benutzerhandbuch
UM_EV28A+118A_01_DE.pdf PDF 17.03 Mb
Simulationsdaten
MD_DAS_GLL_v13.zip ZIP 208 Mb
MD_Event_GLL_(1).zip ZIP 66.11 Mb
Software
SW_EASE_Focus_v3.1.260.zip ZIP 49.76 Mb
Strichzeichnung
CAD_2D_EV28A.dwg DWG 1.59 Mb
FM2347BI3564_10102370_IMD.png AX-EV28Flugrahmen für EVENT 28A (max. 16 Einheiten), schwarz
FM159BI2858_10104320_IMD.png AXC-ZTLautsprecheradapter (notwendig für TRD 2/TRD-6), schwarz
FM2346BI3565_101023675_IMD.png AXS-EV28Stacking-Rahmen für EVENT 28A (max. 4 Einheiten), schwarz
logo_das_noimage.png JP-EV28Verbindungsplatte für EVENT 28A/EVENT 118A, schwarz

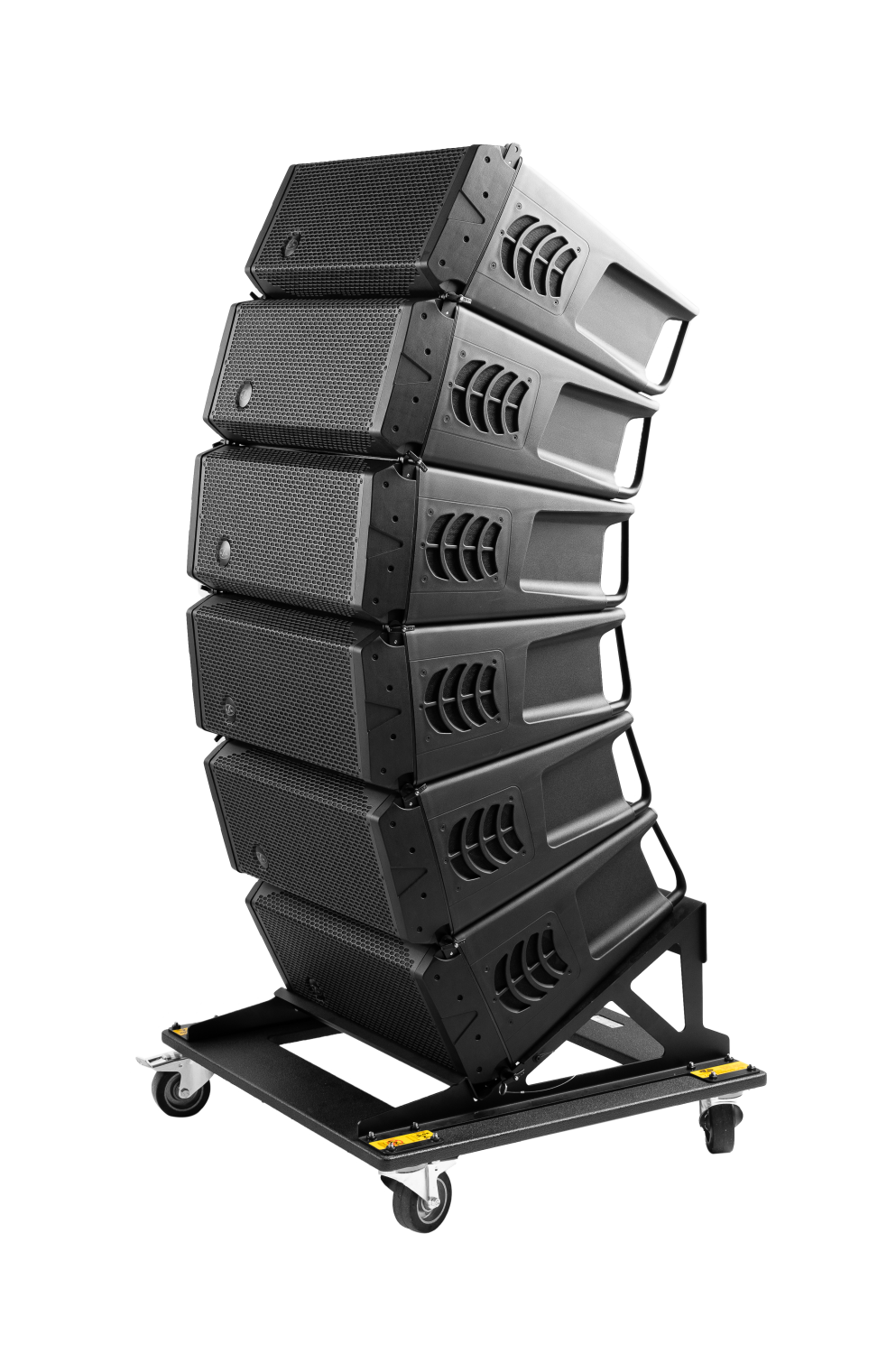

FM2349BI3562_10113295_IMD.png PL-EV28STransport-Dolly (Stahl) für EVENT 28A (max. 6 Einheiten), schwarz
