INTEGRAL-A404
P/N. 10721100
Modell
P/N.
Eigenschaften
4 x 100 Watt @ 4 Ohm
4 x 50 Watt @ 8 Ohm
2 x 200 Watt @ 8 Ohm
2 x 200 Watt @ 70/100V
Weitbereichsnetzteil
80Hz, 12dB/Oct. HPF
Autom. Stand-By-Mode
Anwendungen

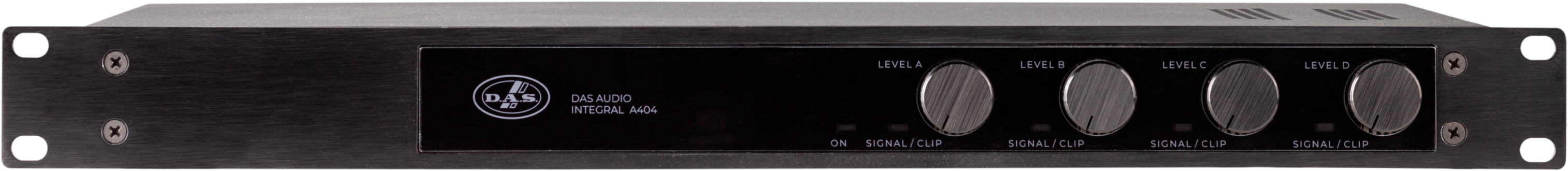

Der INTEGRAL-A404 ist ein 4-Kanal 19“ Leistungsverstärker für fest installierte Beschallungssysteme und liefert 4 x 100 Watt an 4 Ohm oder 2 x 200 Watt an 8 Ohm oder 70/100V.

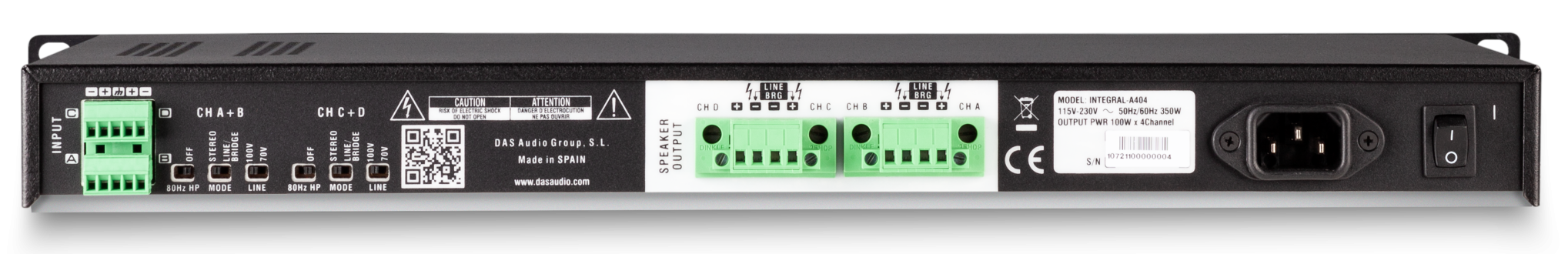

Neben frontseitigem Pegelsteller und Kontroll-LEDs pro Kanal, sowie rückwärtigen Anschlüssen mit Euroblock-Verbinder ist der A404 ausgestattet mit einem schaltbaren Hoch-Pass-Filter 80Hz, 12dB/Oct. und einer automatischen Stand-By-Funktion.
| Output Power Ratings | |
| Power 8 Ohms, Both Channels Driven | 4 x 50 W |
| Power 8 Ohms Bridged | 2 x 200 W |
| Power 4 Ohms, Both Channels Driven | 4 x 100 W |
| Power 100 V | 2 x 200 W |
| Power 70 V | 2 x 200 W |
| Electronics and Connectors | |
| Amplifier Channels | 4 |
| Output Circuitry | Class D |
| Frequency Response | 20 Hz-30 kHz (+0 – 0.5 dB) |
| Sensitivity | 1.38 V (+5 dBu) |
| Voltage gain | 30 dB |
| Damping Factor | > 1000 (8 Ω load, 1 kHz and below) |
| Controls | Power On/Off, Gain Pots |
| Cooling | Side-Right-to-Left |
| Amplifier Protections | Short Circuit, DC Output, Temperature, Over/Under Voltage |
| LED Indicators | On-Protect-Standby, Signal-Clip |
| Audio Signal Input Connector | Terminal Block |
| Speaker Output Connector | Terminal Block |
| Current Draw 230 V / 115 V | 1.5 A / 3.0 A |
| Dimensions-Weight | |
| Dimensions ( H x W x D ) | 44 x 483 x 208 mm 1,7 x 19,0 x 8,2 in |
| Net Weight | 2,9 kg ( 6,4 lb ) |
| Shipping | |
| Carton Dimensions ( H x W x D ) | 130 x 525 x 315 mm 5,1 x 20,7 x 12,4 in |
| Shipping Weight | 3,5 kg ( 7,6 lb ) |
