PRODUCTOS / ACTION 500 SERIES

ACTION-525A

P/N. 10427253

Modelo
P/N

Características

Sistema activo biamplificado
Amplificador Clase D 1000 W pico doble canal
Recinto de contrachapado de madera de Abedul
Acabado  ISO-flex altamente resistente
Interfaz DAScontrol™ para facilitar el montaje y ajuste

Aplicaciones

Refuerzo de sonido en directo
Bandas, grupos y DJ´s
Mensajes de voz y música vocal
Música playback en espectáculos
A/V, conferencias, y presentaciones

DAScontrol

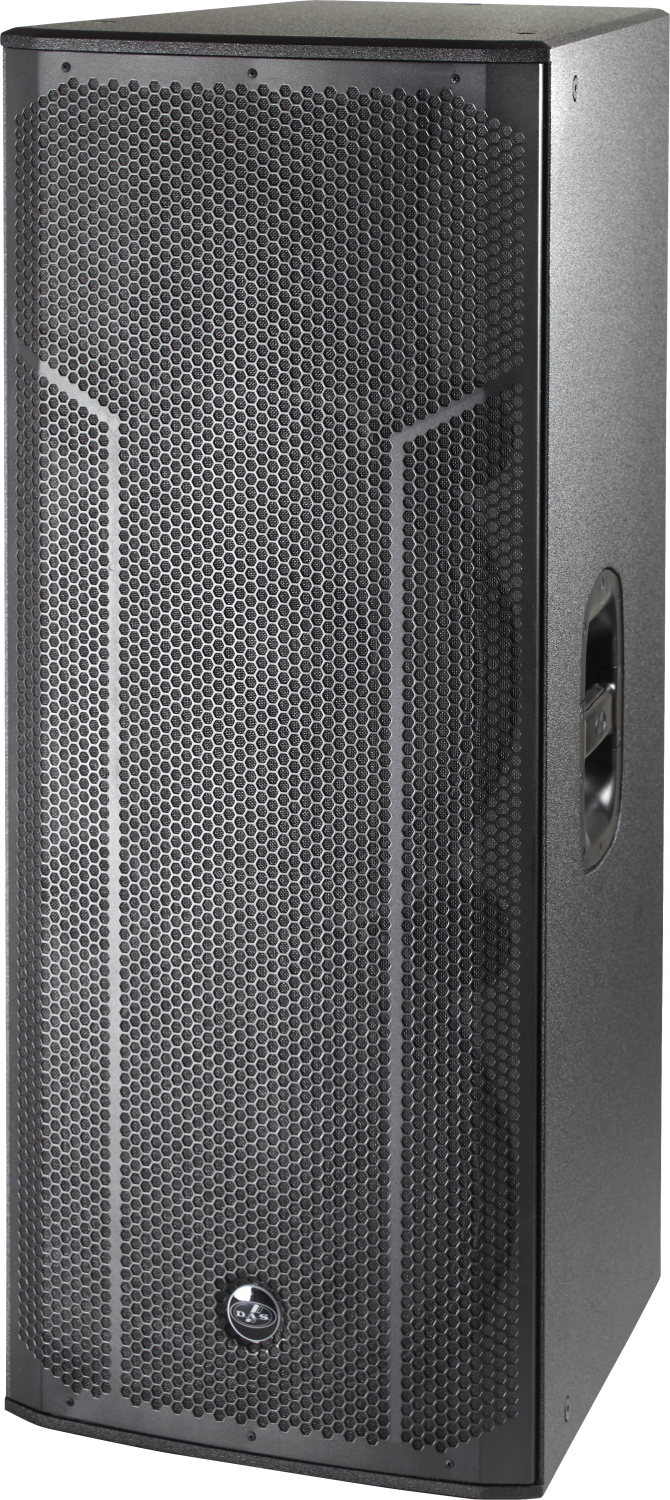

ACTION-525A es un sistema autoamplificado compuesto por dos altavoces de 15” (modelo 15MI), diseñado para ofrecer un SPL superior y una mayor contundencia en los graves en comparación con los sistemas de un solo altavoz de 15”. Esto lo convierte en una opción ideal para eventos que requieren gran potencia y un ajuste sencillo al mismo tiempo.

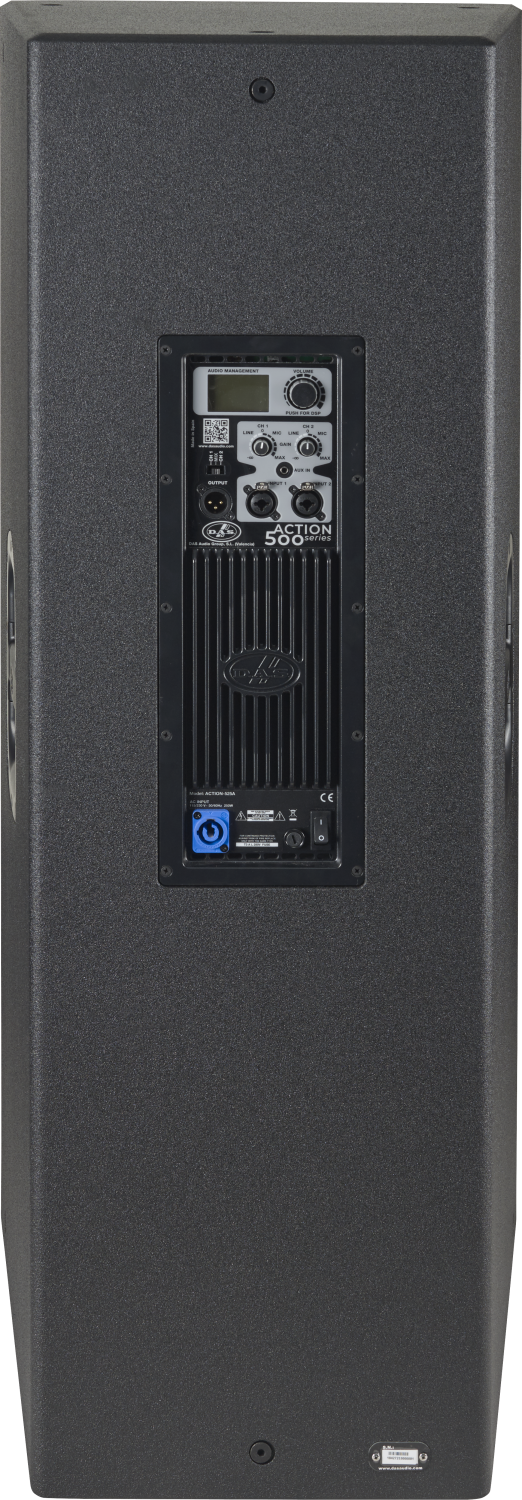

El sistema incluye la tecnología DAScontrol™, que permite a los usuarios ajustar presets, modos de ecualización, retardo, ganancia y mezcla de fuentes de señal a través de un DSP de 24 bits y una pantalla LCD situada en la parte trasera. Además, cuenta con un mezclador de 2 entradas XLR balanceadas, una entrada adicional de 3,5 mm Mini Jack y conexión powerCON, lo que facilita su integración en diversas configuraciones de sonido.

El recinto, fabricado en contrachapado de abedul y recubierto con el resistente acabado ISO-flex, asegura durabilidad en entornos profesionales. Los puntos de montaje M10 y su diseño trapezoidal permiten múltiples opciones de instalación y uso.

Con una capacidad de potencia de 2800 W pico, el ACTION-525A ofrece una respuesta en frecuencias de 47 Hz a 20 kHz, alcanzando un SPL máximo de 134 dB, lo que lo convierte en una solución robusta y eficiente para eventos de gran escala.

Performance
Frequency Range (-10 dB)45 Hz – 20 kHz
Horizontal Coverage (-6 dB)90º
Vertical Coverage60º
Maximum Peak SPL at 1 m134 dB
Electronics and Connectors
Nominal Amplifier Power (continuous)500 W
Nominal Amplifier Power (peak)1000 W
Input TypeBalanced
Input Impeadance20 kohms
Input Sensitivity1.95 V (+8 dBu)
Audio Signal Input Connector2 x Female XLR
AUX Input1 x 3.5 mm Mini Jack
Audio Signal Loop Thru Connector1 x Male XLR
ControlDAScontrol™
Current Draw 230 V / 115 V1.1 A/2.2 A
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorBlack
Dimensions ( H x W x D )1.090 x 445 x 515 mm
42,9 x 17,5 x 20,3 in
Net Weight39,5 kg ( 87,1 lb )
Components
LF Driver15MI
HF DriverM-44
Horn/WaveguideBC-916
Shipping
Carton Dimensions ( H x W x D )1.165 x 515 x 560 mm
45,9 x 20,3 x 22,1 in
Shipping Weight43,5 kg ( 95,9 lb )
Título Formato Tamaño
Hoja Técnica
HT_ACTION525A_00.pdf PDF 2.43 Mb
Manual de Usuario
UM_ACT5A_01_ES.pdf PDF 5.68 Mb
Dibujo de Líneas
CAD_2D_ACT525A.dwg DWG 2.26 Mb
Catálogos
CAT_ACTION500_03_ES.pdf PDF 2.8 Mb
CAT_DAS_2020_FULL_LINE_7_2.pdf PDF 13.19 Mb
FM137BI1655_10101020_IMD.png ANL-2Set de 4 anillas M10x40 + 4 mosquetones de acero para suspender
FM275BI1696_10103730_IMD.png FUN-VT215Funda protectora para transporte 1 u. ACTION-525/ACTION-525A, VANTEC-215/VANTEC-215A, negra
FM377BI2163_10214290_IMD.png 15MIAltavoz de graves-medios 15″, bobina 2.5″, imán de ferrita, 300 W AES, 8 ohm
FM393BI1747_30006590_IMD.png BC-916Difusor 90 x 60, poliamida con fibra, garganta 1″
FM1576BI1835_20406595_IMD.png DSP-ACTION-525ARecambio DSP para ACTION-525A
FM452BI2186_20208270_IMD.png GM-15MIRecambio para altavoz 15MI
FM472BI2202_20205070_IMD.png GM-M44Recambio para motor M-44
FM804BI1736_10207090_IMD.png M-44Motor de compresión, bobina de 1.75″, imán de ferrita, garganta de 1″, 60 W AES, 8 ohm
FM1566BI2765_20406585_IMD.png MP-ACT525AMódulo de potencia completo para ACTION-525A
FM1544BI2766_30007231_IMD.png ORBIT300+100UMAmplificador Orbit clase D fuente conmutada, 1×300 W @ 4 ohm + 1×100 W @ 8 ohm
