PRODUCTOS / ALTEA 700 SERIES

ALTEA-712A

P/N. 10404880

Modelo
P/N

Características

Sistema multi propósito con posición monitor
Amplificador ultra ligero Clase D con SMPS
Recinto de polipropileno de gran ligereza
Streaming de música en alta definición
DSP de 24-bit con pantalla digital
Cinco preajustes de serie
Memorias definible por el usuario
Ecualizador de 3 bandas
Modo pausa
Puntos de volado

Aplicaciones

Conciertos y A/V corporativo
Portable y clubes con música en vivo
Salas de conciertos, teatros y auditorios
Centros de culto

DAScontrolDASlinkDASlink GM
El ALTEA-712A es un sistema portable de P.A. autoamplificado con recinto de polipropileno multi ángulo que permite su utilización como monitor de escenario.

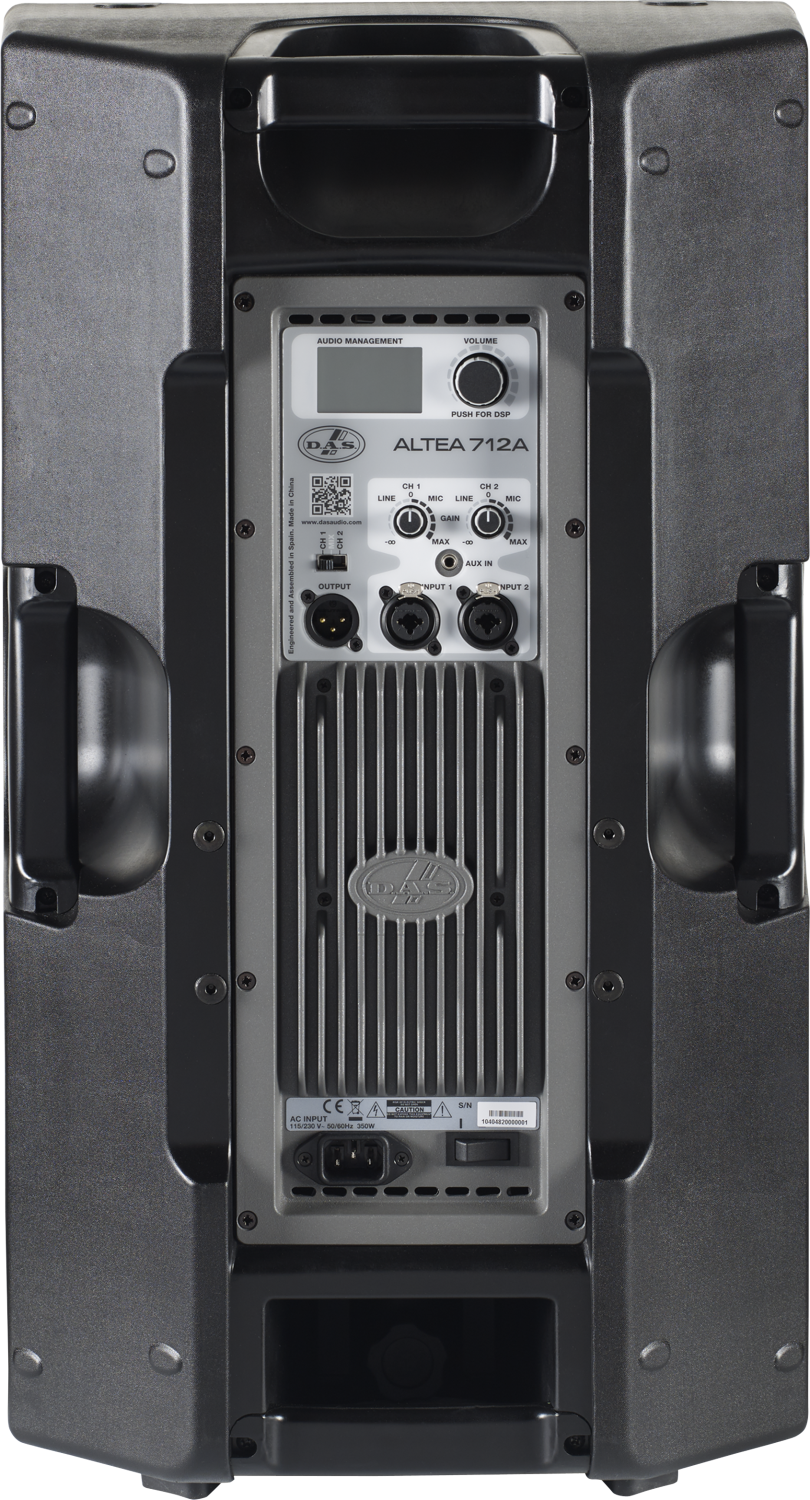

Su amplificador Clase D de doble canal y 1500 Wpico proporciona una amplio ancho de banda, gran rango dinámico y una distorsión excepcionalmente reducida., difícl de encontrar en otros sistemas de este segmento del mercado. El procesado de señal de los ALTEA-712A incluye filtros digitales FIR (Finite Impulse Response). Los controles de voz, EQ, modos, retardo y control de ganancia son configurables por el usuario mediante un mando giratorio y una pantalla LCD situados en la parte trasera. El ALTEA-712A permiten reproducir música enviada de manera inalámbrica desde dispositivos móviles.

El altavoz 12F4 proporciona unos graves profundos y potentes. Las altas frecuencias se generan por el motor de compresión M-28, con salida de 1″ y optimización mediante FEM. La versión pasiva ALTEA-712 está diseñada para su uso con amplificación externa.
Performance
Frequency Range (-10 dB)60 Hz – 20 kHz
Horizontal Coverage (-6 dB)90º
Vertical Coverage60º
Maximum Peak SPL at 1 m130 dB
Electronics and Connectors
Nominal Amplifier Power (continuous)750 W
Nominal Amplifier Power (peak)1500 W
Input TypeBalanced
Input Impeadance20 kohms
Input Sensitivity1.95 V (+8 dBu)
Audio Signal Input Connector2 x Female XLR
AUX Input1 x 3.5 mm Mini Jack
Audio Signal Loop Thru Connector1 x Male XLR
ControlDASlink™
DAScontrol™
Current Draw 230 V / 115 V1.5 A/3.0 A
Enclosure
Enclosure ConstructionPolypropylene
Enclosure GeometryTrapezoidal
RiggingM8 Rigging Points
ColorBlack
Dimensions ( H x W x D )655 x 380 x 350 mm
25,8 x 15,0 x 13,8 in
Net Weight17,5 kg ( 38,6 lb )
Components
LF Driver12F4
HF DriverM-28
Shipping
Carton Dimensions ( H x W x D )740 x 450 x 415 mm
29,1 x 17,7 x 16,3 in
Shipping Weight20,5 kg ( 45,2 lb )
Título Formato Tamaño
Hoja Técnica
HT_ALTEA712A_00.pdf PDF 1.24 Mb
Manual de Usuario
UM_AL1_01_ES.pdf PDF 5.3 Mb
UM_AL1_01_DE.pdf PDF 3.89 Mb
UM_DASlinkGM_V1_ES.pdf PDF 2.92 Mb
Software
SW_DASLINK_APP.zip ZIP 24.89 Mb
SW_DASlinkGM_APP.zip ZIP 11.77 Mb
Dibujo de Líneas
CAD_2D_AL712A.dwg DWG 2.56 Mb
LD_2D_AL712A.svg SVG 661 Kb
Catálogos
CAT_ALTEA_05_ES.pdf PDF 35.13 Mb
Certificaciones
CT_DECLARATION_OF_CONFORMITY_ALTEA712A_715A.pdf PDF 1.99 Mb
