PRODUCTOS / QUANTUM SERIES
Q-23-T
P/N. 10434050
Modelo
P/N
Características
Sistema pasivo
Recinto de aluminio extrusionado
Altavoz de amplia gama 2 x 3”, 3P16
Dispersión H x V: 120º x 70º/90º
SPL peak: 112 dB

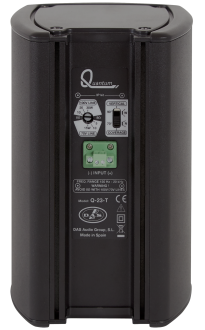

Transformador multi-paso incorporado 70V/100V
Disponible en cualquier color del RAL
Aplicaciones
Sistemas A/V y eventos corporativos
Salas de reuniones, aulas y zonas de exposición
Instalaciones en bares y clubes

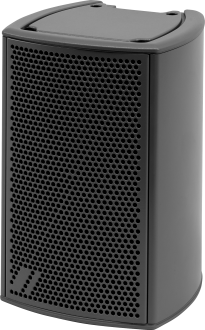

El Q-23-T es un sistema pasivo ultracompacto de aluminio, equipado con dos transductores de 3”, diseñado para aplicaciones que requieren refuerzo de sonido en distancias cortas, como frontfill, bajo balcón y ambientación sonora. Ofrece una respuesta clara en frecuencias de 150 Hz a 20 kHz y una presión sonora máxima de 112 dB SPL.
Este sistema permite ajustar la dispersión vertical entre 70º y 90º, gracias a un sofisticado filtro pasivo integrado, adaptándose a las necesidades específicas de cada espacio. Su cobertura horizontal es de 120º, lo que asegura una dispersión uniforme del sonido.
Con una potencia de 40 W RMS y 160 W de potencia pico, el Q-23-T incorpora un transformador con taps para 70 V (5 W, 10 W, 15 W) y 100 V (10 W, 20 W, 30 W), lo que lo convierte en una opción ideal para instalaciones que requieren una distribución eficiente del sonido en múltiples zonas.
La estructura de aluminio y el kit IP-66 lo convierten en un sistema altamente fiable y resistente, disponible en cualquier color del RAL, adaptándose a cualquier entorno estético.
| Performance | |
| Frequency Range (-10 dB) | 150 Hz – 20 kHz |
| Horizontal Coverage (-6 dB) | 120º |
| Vertical Coverage | Switchable: 90º -70º |
| Nominal Impedance | 8 ohms |
| Transformer Taps 70 V | 5 W – 10 W – 15 W |
| Transformer Taps 100 V | 10 W – 20 W – 30 W |
| RMS Power Handling | 40 W |
| Peak Power Handling | 160 W |
| On-axis Sensitivity 1W/1 m | 90 dB SPL |
| Maximum Peak SPL at 1 m | 112 dB SPL |
| Recommended Amplifier | INTEGRAL-A402 INTEGRAL-A404 INTEGRAL-A1002 INTEGRAL-A1004 INTEGRAL-A1602 INTEGRAL-A1604 INTEGRAL-MA1004 INTEGRAL-MA1604 |
| Recommended Processor | INTEGRAL-M88 INTEGRAL-MA1604 INTEGRAL-MA1004 |
| Connectors | |
| Audio Input Connector | 4-way Phoenix 3.8 mm |
| Enclosure | |
| Enclosure Construction | Aluminum |
| Color | Black |
| IP Rating | IP66 |
| Depth | 125 mm (4,9 in) |
| Dimensions ( H x W x D ) | 190 x 125 x 125 mm 7,5 x 4,9 x 4,9 in |
| Net Weight | 2,8 kg ( 6,2 lb ) |
| Components | |
| MF Driver | 3P16 |
Descargar selección
| AXC-AT2 | Garra en «C» para soporte de «truss» |
| AXC-Q | Soporte de suspensión con inclinación ajustable para la serie QUANTUM, negro |
| AXC-ZT2 | Accesorio que permite unir el modelo Q-3-T de la serie Quantum con un pie de micro Ø16 y rosca 3/8”, WLL=6kgf, negro |
| AXS-Q | Accesorio para apilar Q-23-T, negro |
| AXW-4 | Soporte de pared ajustable en angulación vertical y horizontal para varios modelos, WLL=6kgf, negro |
| AXW-5 | Soporte de acero inoxidable para pared de angulación vertical fija 15° para varios modelos, WLL=6kgf, negro |
| JP-Q | Pieza de unión para formar arrays con Quantum series |
| KIT-IP-Q | Kit IPXX para Q-3-T, Q-23-T, Q-43-T |
