PRODUCTOS / QUANTUM SERIES

Q-43-T

P/N. 10434060

Modelo
P/N

Características

Sistema pasivo
Recinto de aluminio
Altavoz de amplia gama 4 x 3”, 3P16
Dispersión HxV: 120º x 30º/45º
SPL peak: 118 dB
Transformador multi-paso incorporado 70V/100V
Disponible en cualquier color del RAL

Aplicaciones

Sistemas A/V y eventos corporativos
Salas de reuniones, aulas y zonas de exposición
Instalaciones en bares y clubes

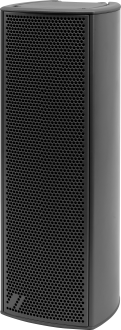

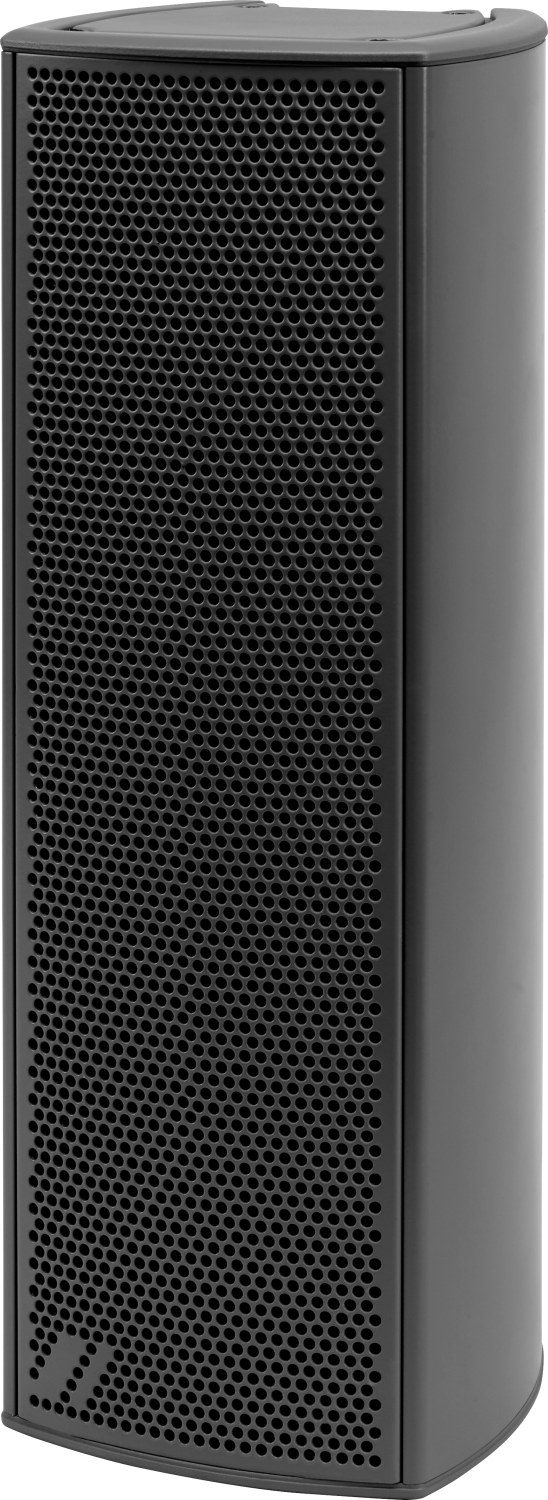

El Q-43-T es un sistema pasivo en columna, ultracompacto de aluminio, diseñado para ofrecer un refuerzo de sonido preciso en espacios medianos, como centros de culto, museos y salas de conferencia. Equipado con cuatro transductores de 3”, proporciona una respuesta clara en frecuencias de 150 Hz a 20 kHz y una presión sonora máxima de 118 dB SPL.

El sistema permite ajustar la dispersión vertical entre 30º y 45º mediante un filtro integrado, lo que facilita el control del lóbulo de dispersión en el plano vertical, reduciendo la reverberación y mejorando la inteligibilidad en entornos con condiciones acústicas desafiantes. Su cobertura horizontal de 120º asegura una distribución uniforme del sonido.

Con una potencia de 80 W RMS y 320 W de potencia pico, el Q-43-T incorpora un transformador con taps para 70 V (7,5 W, 15 W, 25 W) y 100 V (15 W, 30 W, 50 W), adaptándose a las necesidades de instalaciones que requieren una distribución eficiente de audio.

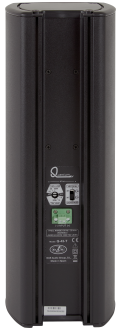

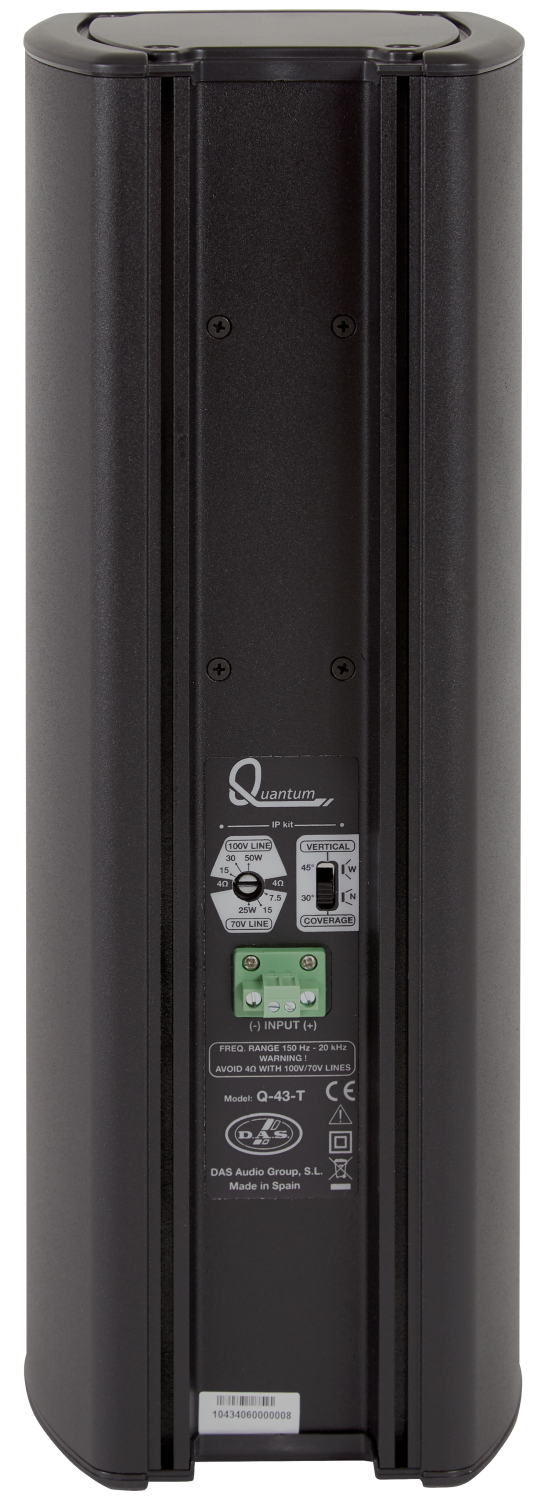

La estructura de aluminio y el kit IP-66 lo convierten en un sistema altamente fiable y resistente, disponible en cualquier color del RAL, para adaptarse a cualquier entorno estético. Incluye un conector Phoenix de 4 vías de 3.8 mm para facilitar las conexiones de audio en instalaciones fijas.

Performance
Frequency Range (-10 dB)150 Hz – 20 kHz
Horizontal Coverage (-6 dB)120º
Vertical CoverageSwitchable: 45º – 30º
Nominal Impedance4 ohms
Transformer Taps 70 V7.5 W – 15 W – 25 W
Transformer Taps 100 V15 W – 30 W – 50 W
RMS Power Handling80 W
Peak Power Handling320 W
On-axis Sensitivity 1W/1 m93 dB SPL
Maximum Peak SPL at 1 m118 dB SPL
Recommended AmplifierINTEGRAL-A402
INTEGRAL-A404
INTEGRAL-A1002
INTEGRAL-A1004
INTEGRAL-A1602
INTEGRAL-A1604
INTEGRAL-MA1004
INTEGRAL-MA1604
Recommended ProcessorINTEGRAL-M88
INTEGRAL-MA1604
INTEGRAL-MA1004
Connectors
Audio Input Connector4-way Phoenix 3.8 mm
Enclosure
Enclosure ConstructionAluminum
ColorBlack
IP RatingIP66
Depth125 mm (4,9 in)
Dimensions ( H x W x D )355 x 125 x 125 mm
14,0 x 4,9 x 4,9 in
Net Weight5,3 kg ( 11,7 lb )
Components
MF Driver3P16
