PRODUCTOS / WR SERIES

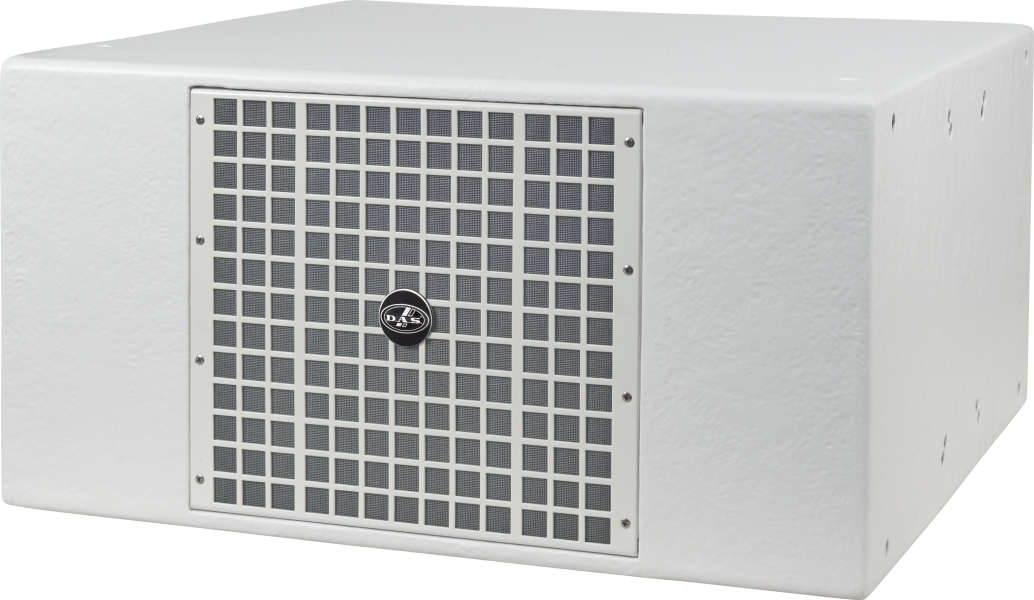

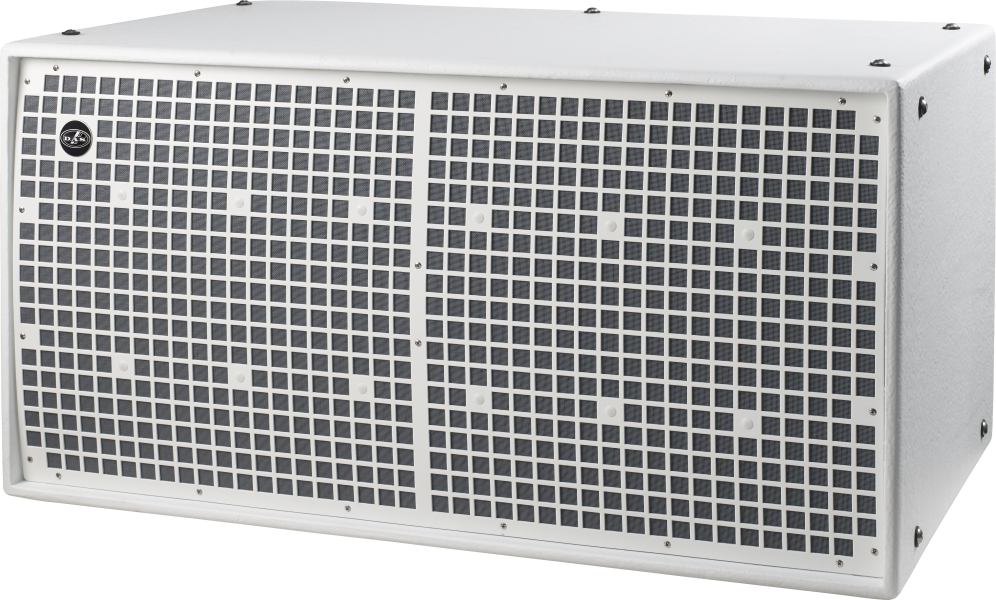

WR-121S-DXW

P/N. 10428233

Modelo
P/N

Características

Sistema subgrave intemperie IP54
Fácil volado con WR-6412CX/DX
Anclajes de rosca para accesorios de montaje
Acabado DX (exposición directa)
Anclajes de rosca de acero inoxidable

Aplicaciones

Sistemas para instalación profesional
Centros de culto
Auditorios/Teatros
Parques temáticos
Aplicaciones exteriores

La serie WR (resistente a la intemperie) se amplía con un subwoofer compacto diseñado para proporcionar un mayor rango a los recintos de amplia gama de la serie WR. El WR-121SDXW incorpora un altavoz de 12″ de 600 Wrms. El WR-121SDXW ofrece dimensiones de recinto idénticas a las del WR-6412CX/DX para una fácil combinación en formaciones compactas. Dispone de anclajes de rosca y accesorios de montaje opcionales.

El sistema WR-121S está diseñado para el mercado de instalación al aire libre. Ofrece dos niveles de protección en función de su ubicación, CX (Covered Exposure) para instalaciones cubiertas al aire libre o DX (Direct Exposure) para instalaciones al aire libre en las que los sistemas están expuestos directamente a las inclemencias meteorológicas. La versión CX está protegida por el recubrimiento de poliurea ISO-flex en el exterior. La versión DX aumenta el grado de protección empleando fibra de vidrio en el exterior. Dispone como accesorio de un soporte de pared en acero inoxidable.
Performance
Frequency Range (-10 dB)50 Hz – 125 Hz
Nominal ImpedancePassive: 4 ohms Biamp: 8 ohms
RMS Power Handling600 W
Peak Power Handling2400 W
On-axis Sensitivity 1W/1 m96 dB SPL
Maximum Peak SPL at 1 m130 dB
Recommended AmplifierPA-1500
Connectors

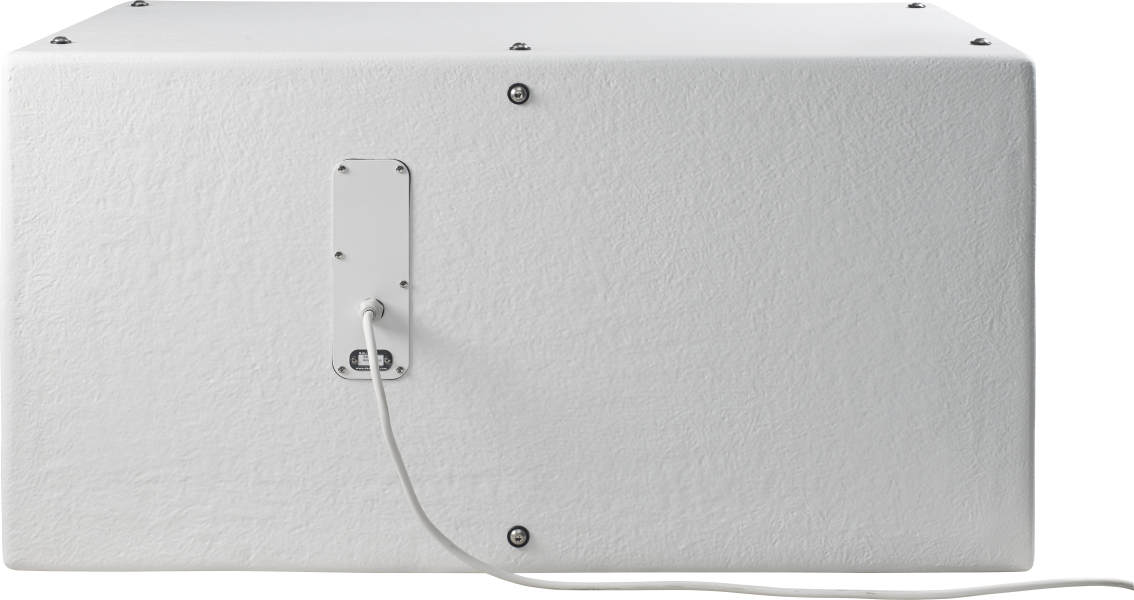

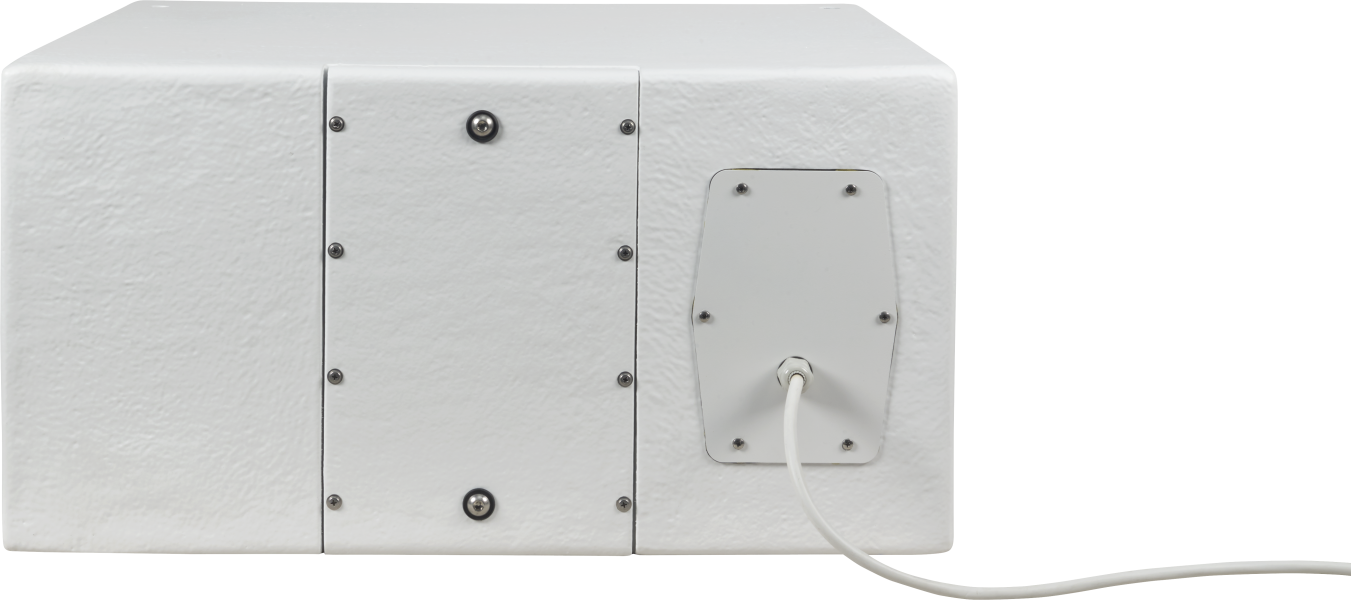

Audio Input ConnectorCovered Barrier Strip Terminals
Audio Output ConnectorCovered Barrier Strip Terminals
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryRectangular
RiggingM10 Rigging Points
FinishFiberglass
ColorWhite
IP RatingIP54
Depth395 mm (15,6 in)
Dimensions ( H x W x D )705 x 395 x 395 mm
27,8 x 15,6 x 15,6 in
Net Weight24,0 kg ( 52,9 lb )
Components
LF Driver12GX
Shipping
Carton Dimensions ( H x W x D )800 x 490 x 470 mm
31,5 x 19,3 x 18,5 in
Shipping Weight32,0 kg ( 70,4 lb )
Título Formato Tamaño
Hoja Técnica
HT_WR121SDXW_00.pdf PDF 1.42 Mb
Manual de Usuario
UM_WR1_01_EN.pdf PDF 5.55 Mb
Datos de Modelización
MD_WR_GLL.zip ZIP 1.87 Mb
MD_DAS_GLL_v13.zip ZIP 208 Mb
Software
SW_EASE_Focus_v3.1.260.zip ZIP 49.76 Mb
Dibujo de Líneas
CAD_2D_WR121S.dwg DWG 286 Kb
LD_3D_WR121_DASAudio_01.skp SKP 183 Kb
Catálogos
CAT_DAS_2020_FULL_LINE_7_2.pdf PDF 13.19 Mb
Especificaciones Arquitecturales
AS_WR121S_01_ES.docx DOCX 13 Kb
FM137BI1655_10101020_IMD.png ANL-2Set de 4 anillas M10x40 + 4 mosquetones de acero para suspender
FM182BI1677_10105050_IMD.png AX-SPG1Adaptador 28 mm TV con rosca M10 para soportes AXU/AXF
FM152BI1662_10104310_IMD.png AXC-ATGarra en «C» para soporte de «truss»
FM204BI1863_10104710_IMD.png AXU-WR6412Soporte en «U» techo/pared/truss para modelos WR-6412 y WR-121S-FX, negro
FM1366BI1715_20208950_IMD.png 12GXAltavoz de graves-medios 12″, bobina 4″, imán de neodimio, 700 W AES, 8 ohm
FM880BI1903_20208065_IMD.png GM-12GXRecambio para altavoz 12GX
