PRODUTOS / ACTION 500 SERIES

ACTION-S118A-230

P/N. 10427259

Modelo
P/N

Características

Sistema de subwoofer cornetado ativo
Amplificador de Classe D de 3200 W de pico
Filtro LPF variable 63 Hz – 100 Hz
EQ conmutable Deep – Loud
Gabinete de contrachapado de madeira de bétula
Acabamento ISO-flex resistente

Aplicação

Reforço sonoro direto
Bandas, Grupos e DJ’s
Mensagem de voz e Música Vocal
A/V, Conferencias e apresentações

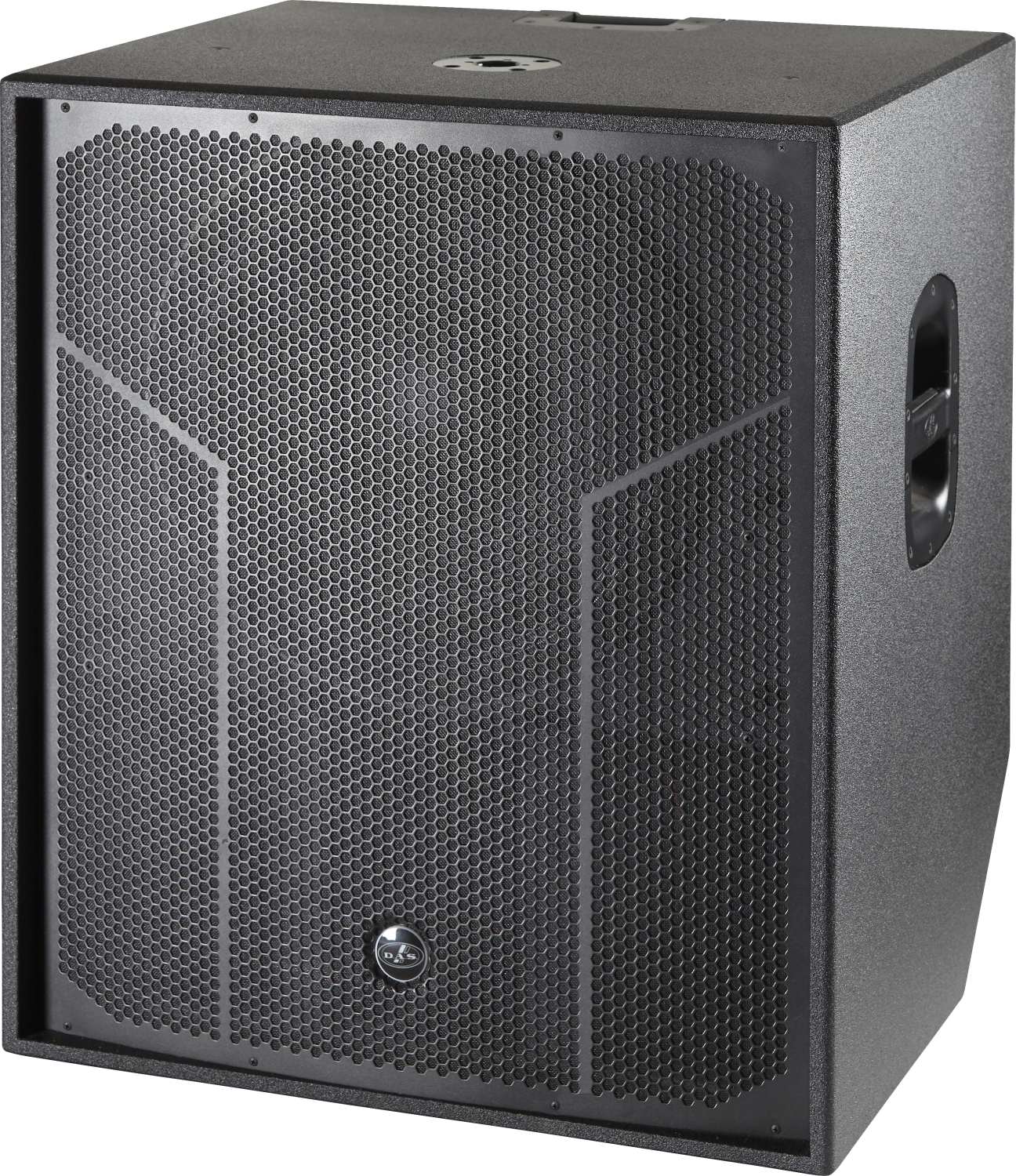

O ACTION-S118A é um sistema de subwoofer ativo projetado para fornecer excelente desempenho em termos de potência de saída, extensão de largura de banda e distorção. O ACTION-S118A incorpora o alto-falante 18LX equipado com uma bobina móvel de 4″, oferecendo excelente capacidade de manuseio de energia, distorção e compressão de energia reduzidas. O Action 118A incorpora um design de amplificador de alta potência (pico de 3200 W) que oferece ampla margem e precisão.

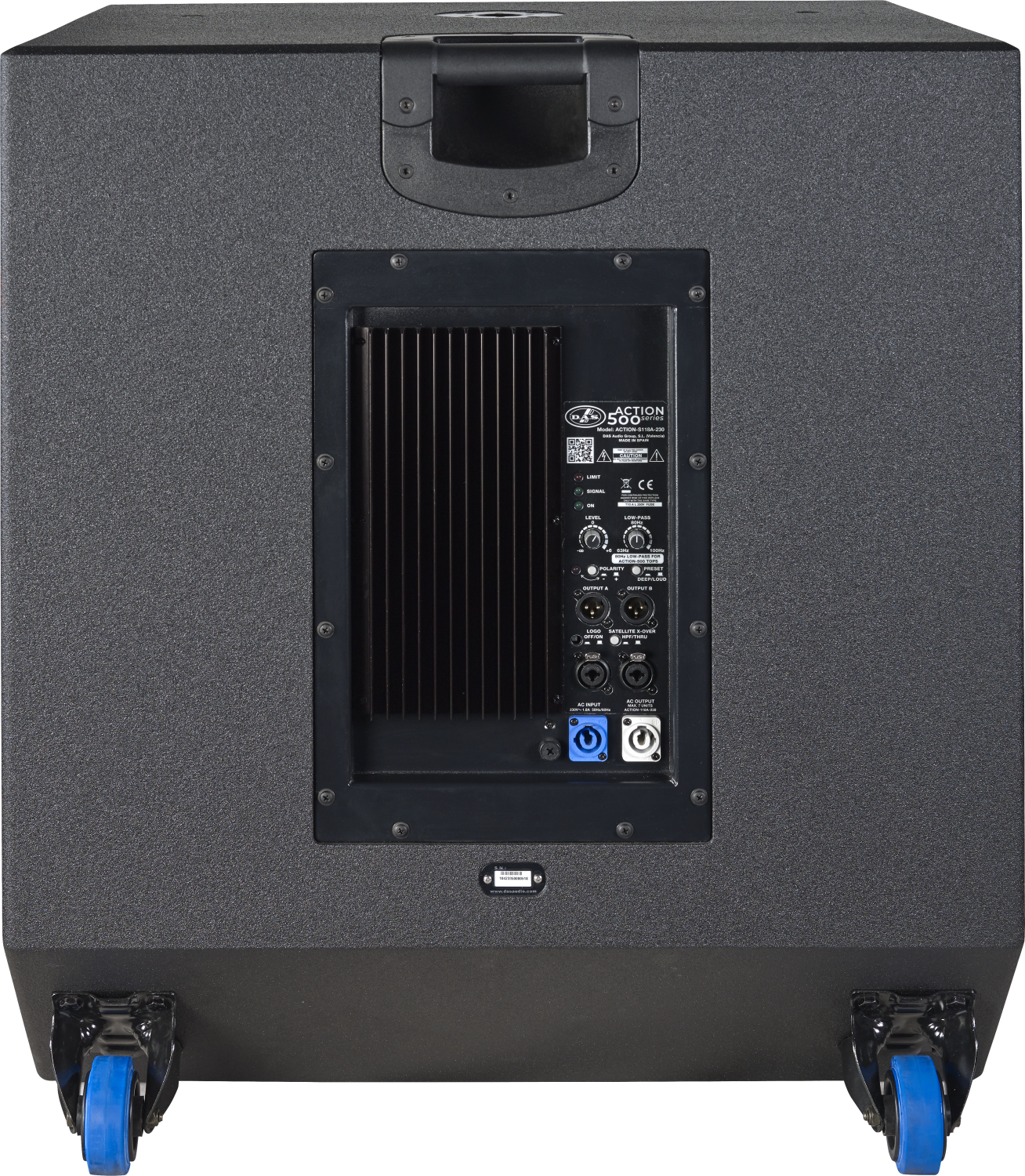

O amplificador usa o mais recente projeto de classe D.< O sistema de subwoofer inclui duas entradas balanceadas com conexões de saída filtrada estéreo de 100 Hz para sistemas de satélite Action. O filtro passa-alto pode ser derrotado para oferecer conexões estéreo "loop through". Um filtro passa-baixo variável que varia de 63 Hz a 100 Hz, controle de ganho e polaridade reversa aumenta o controle do usuário sobre o sistema. Os atuais LEDs de sinal e limitador indicam o status do sistema e ajudam a estabelecer o nível ideal, através do botão de controle de nível. O painel superior oferece um soquete de montagem em poste para uso com postes de metal de 35 mm para montar sistemas DAS de gama completa acima da unidade de subwoofer ACTION-S118A.

Performance
Frequency Range (-10 dB)35 Hz -125 Hz (variable LPF)
Maximum Peak SPL at 1 m137 dB
Electronics and Connectors
Nominal Amplifier Power (continuous)1600 W
Nominal Amplifier Power (peak)3200 W
Input TypeBalanced
Input Impeadance20 kohms
Input Sensitivity1.95 V (+8 dBu)
Audio Signal Input Connector2 x Female XLR
Audio Signal Loop Thru Connector2 x Male XLR
AC Output ConnectorpowerCON NAC3MPB
Current Draw 230 V / 115 V1.8 A/-
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryRectangular
FinishISO-flex Paint
ColorBlack
Dimensions ( H x W x D )800 x 695 x 570 mm
31,5 x 27,4 x 22,4 in
Net Weight57,0 kg ( 125,7 lb )
Components
LF Driver18LX
Shipping
Carton Dimensions ( H x W x D )875 x 740 x 620 mm
34,5 x 29,1 x 24,4 in
Shipping Weight61,5 kg ( 135,6 lb )
