PRODUTOS / ALTEA DUO SERIES

ALTEA-DUO-20A

P/N. 10435061

Modelo
P/N

Características

Sistema de coluna portátil alimentado por 3 vias
Pico de 2000W
SPL de pico máximo de 127 dB
2 subwoofers compactos de 10″
4 x 3” + 1 x 1″ driver de compressão de neodímio
Amplificador 2CH Classe D ultraleve com SMPS
Streaming de música estéreo em alta definição, DASLink GM
DSP de 24 bits definível pelo usuário com tela LCD, DAScontrol
5 pré-configurações de voz
Consumo de energia ultrabaixo 1,5 A a 230V

Aplicação

Corporate A/V
Conferência
Portáteis e Clubes ao vivo
Casas de culto
Educacional

DAScontrolDASlinkDASlink GM

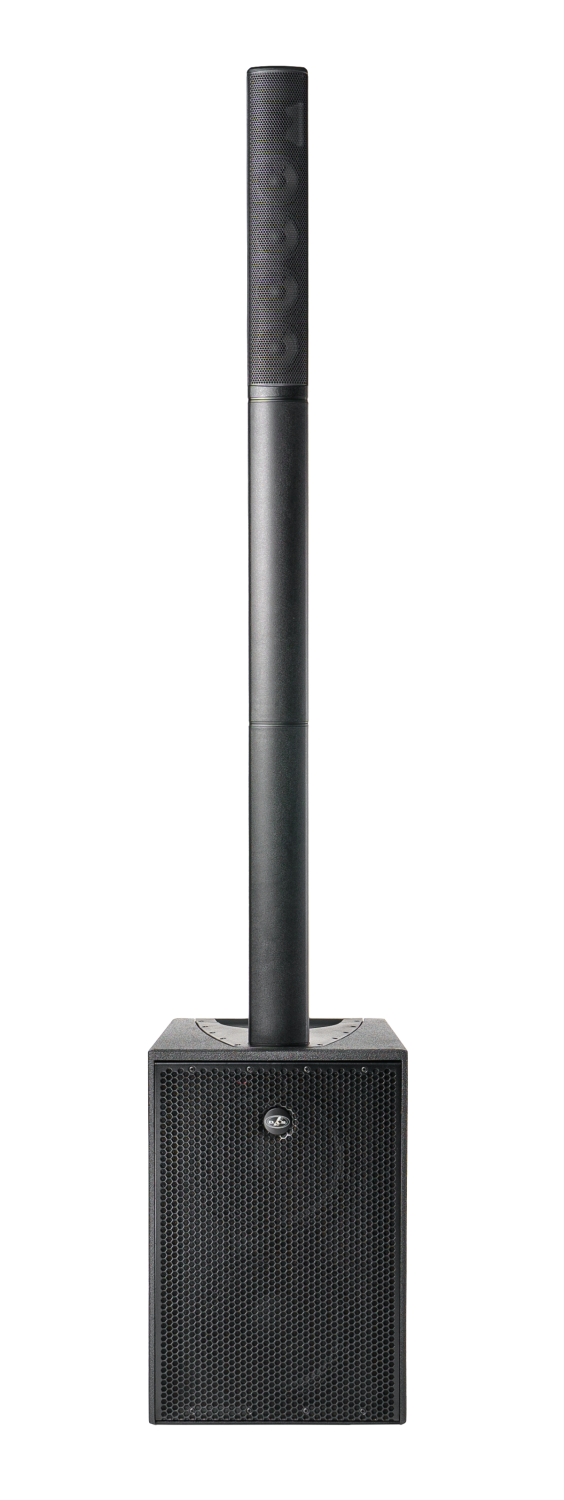

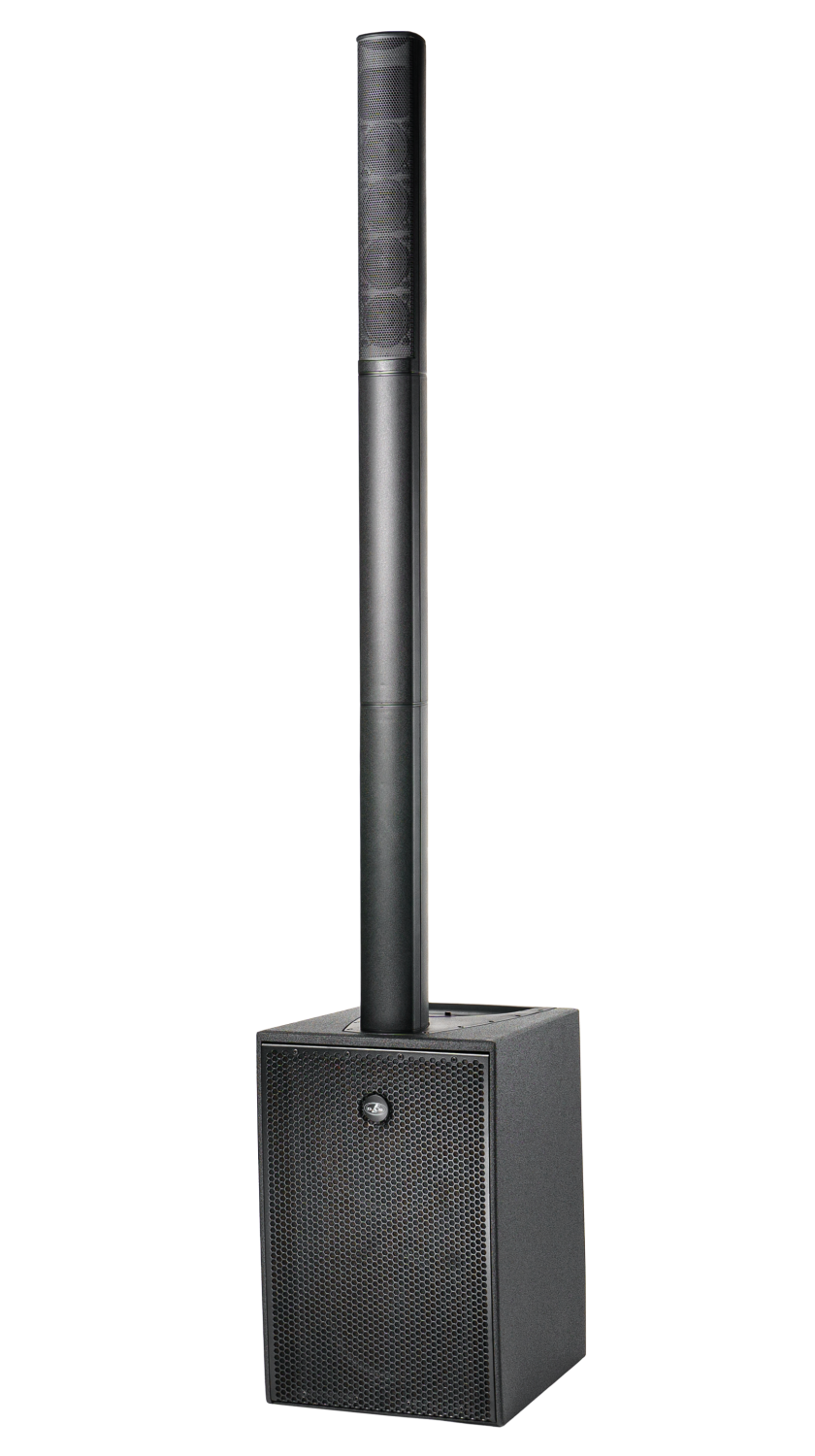

O Altea duo-20A é um sistema portátil de 3 vias com alimentação própria em formato de coluna injetada em ABS, com subwoofer de madeira, ideal para aplicações móveis como eventos corporativos, celebrações, conferências, música ao vivo, etc.

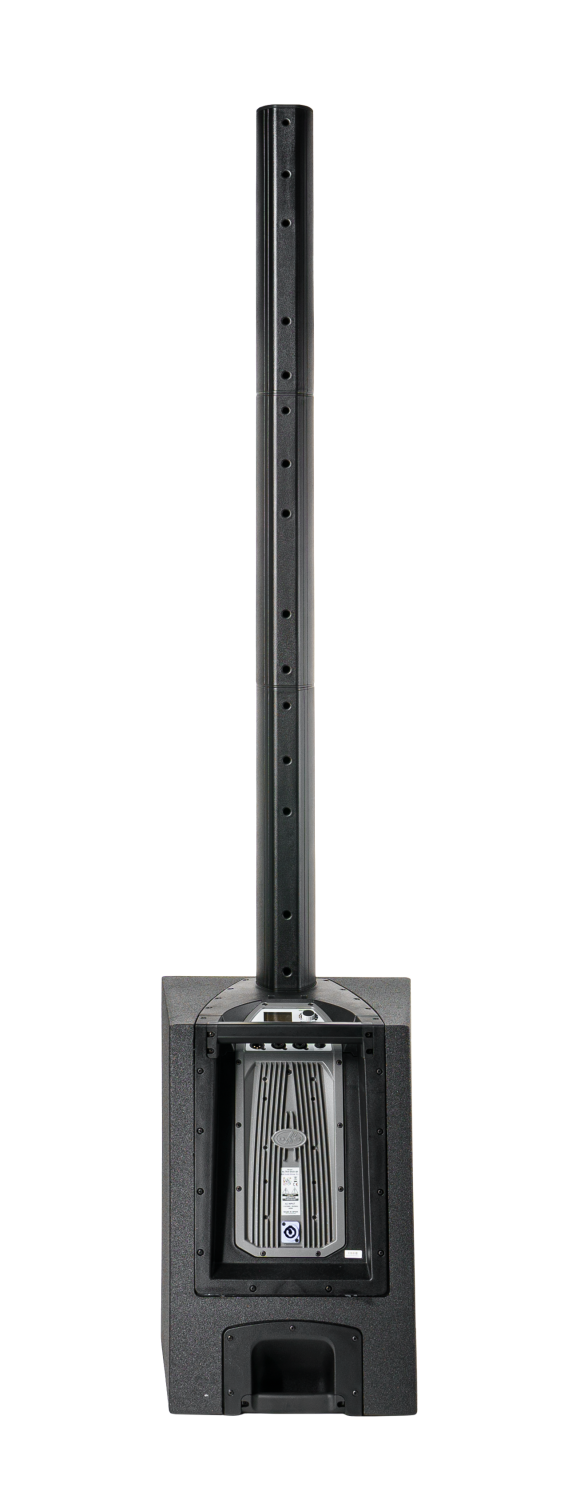

Seu amplificador Classe D de dois canais e fonte de alimentação universal com 2000W de pico fornecem potência e dinâmica necessárias para um sistema ultraleve com essas características. A placa DSP incorpora a tecnologia DAScontrol com tela LCD e botão rotativo para seleção de vários modos acústicos (pré-definições) dependendo do uso do sistema e acesso a outras opções configuráveis no menu do sistema. O DSP incorpora duas entradas independentes de micro/linha com suas respectivas configurações de volume, bem como uma terceira entrada de instrumento ideal para conectar teclados, baixos ou guitarras. Existe a possibilidade de enviar áudio sem fio de dispositivos móveis e controlar o sistema com o aplicativo DASlink GM.

O sistema incorpora duas colunas de 10”, 10MG, especificamente desenvolvidas para a reprodução de baixas frequências com baixíssimos níveis de distorção graças ao seu potente conjunto magnético e ao desenho da suspensão cónica com grande capacidade de deslocamento. Para a reprodução de médias e altas frequências, a cabeça possui quatro alto-falantes de 3” com ímã de neodímio, modelo 3PN e um driver de compressão M27N (1″) também com ímã de neodímio, acoplado a um difusor 100º x 50º. O controle do direcionamento do sistema no plano horizontal fornecido pelo difusor é muito uniforme em todo o espectro de altas frequências (f>1000Hz) e agudos claros, e definidos, fruto de um driver de compressão.

O sistema também está disponível na cor branca, chamando aqui de Altea duo-20A-W.
Performance
Frequency Range (-10 dB)37 Hz – 20 kHz
Horizontal Coverage (-6 dB)100º
Vertical Coverage50º
Maximum Peak SPL at 1 m127 dB
Electronics and Connectors
Nominal Amplifier Power (continuous)1000 W
Nominal Amplifier Power (peak)2000 W
Nominal Amplifier Power LF (continuous)500 W
Nominal Amplifier Power LF (peak)1000 W
Nominal Amplifier Power HF (continuous)500 W
Nominal Amplifier Power HF (peak)1000 W
Input TypeBalanced
Input Impeadance20 kohms
Input Sensitivity1.95 V (+8 dBu)
Audio Signal Input Connector2 x XLR/TRS Combo Jack Line/Mic
1 x Wireless Stereo Bluetooth
1 x 1/4 TRS HI-Z Instrument
AUX Input1 x 3.5 mm Mini Jack
Audio Signal Loop Thru Connector1 x Male XLR
ControlDAScontrol™
DASlink GM™
Current Draw 230 V / 115 V1.5 A/3.0 A
Enclosure
Enclosure ConstructionPolypropylene + Birch Plywood
FinishTextured
ColorBlack
Dimensions ( H x W x D )2.000 x 360 x 445 mm
78,0 x 14,2 x 17,5 in
Net Weight31,0 kg ( 68,3 lb )
Components
LF Driver10MG
MF Driver3PN
HF DriverM-27N
Shipping
Carton Dimensions ( H x W x D )678 x 565 x 708 mm
26,7 x 22,2 x 27,9 in
Shipping Weight39,0 kg ( 85,9 lb )
