ARCO-24-TW

P/N. 10404570

Modelo
P/N

Características

Caixas injetadas em plástico ABS
Superfície que pode ser pintada
Suporte para parede/teto incluído
Com  transformador de linha multipasso

Aplicação

Sistemas A / V e eventos corporativos
Salas de reuniões, salas de aula e áreas de exposições
Instalações em bares e clubes

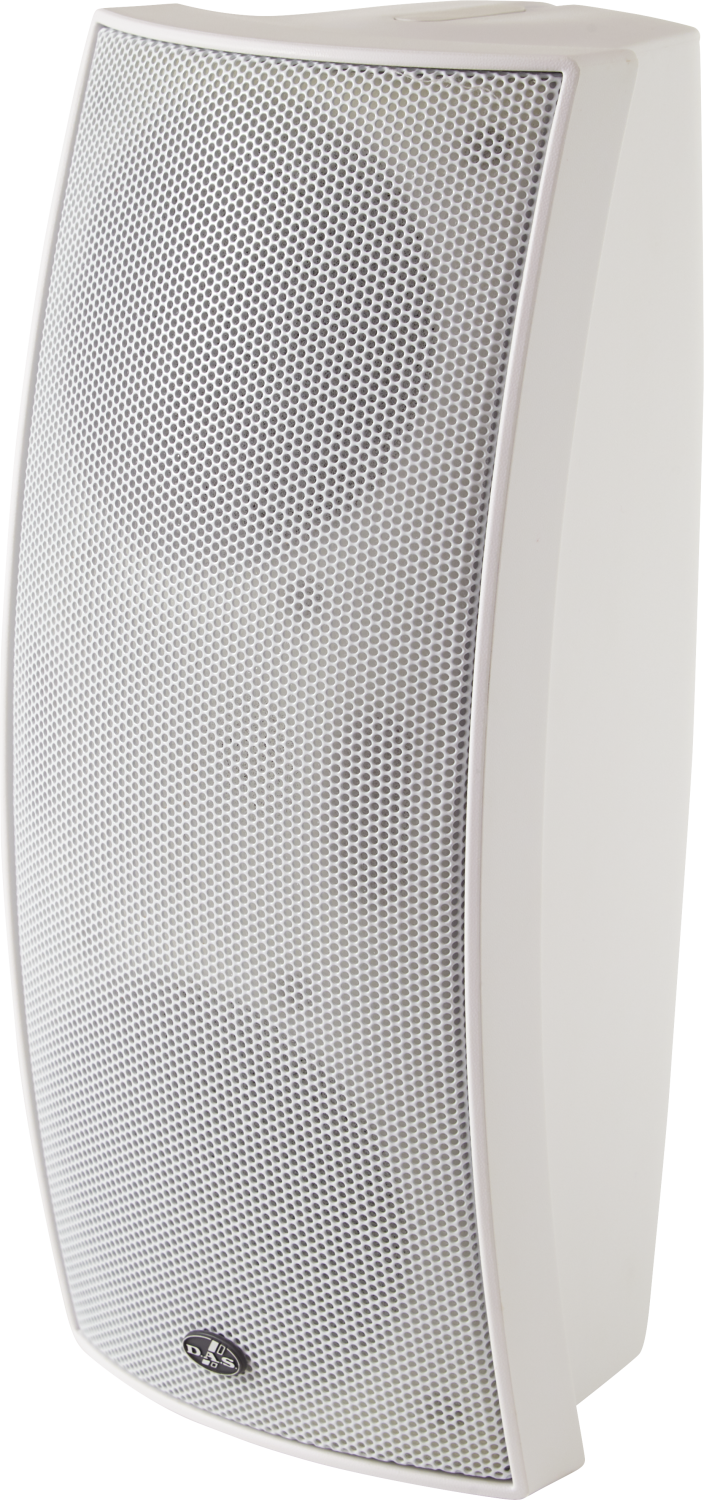

O Arco-24TW usa dois alto falantes de 4” com cones de polipropileno à prova d’água para a reprodução de baixas frequências. Para agudos, o tweeter de neodímio de 25 mm oferece um desempenho brilhante e equilibrado. Um sistema de proteção protege os alto falantes quando sobrecarregados.

A versão ”T” está equipada com posições de transformador multi passo. Disponível em versão de intempéries IP 54 padrão.

Performance
Frequency Range (-10 dB)60 Hz – 18 kHz
Horizontal Coverage (-6 dB)80º
Vertical Coverage70º
Nominal Impedance8 ohms
Transformer Taps 70 V5 W-10 W-15 W
Transformer Taps 100 V10 W-20 W-30 W
RMS Power Handling100 W
Peak Power Handling400 W
On-axis Sensitivity 1W/1 m90 dB SPL
Maximum Peak SPL at 1 m137 dB
Recommended AmplifierINTEGRAL-A402
INTEGRAL-A404
Recommended ProcessorINTEGRAL-M88
INTEGRAL-MA1604
INTEGRAL-MA1004

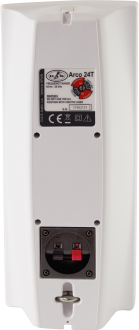

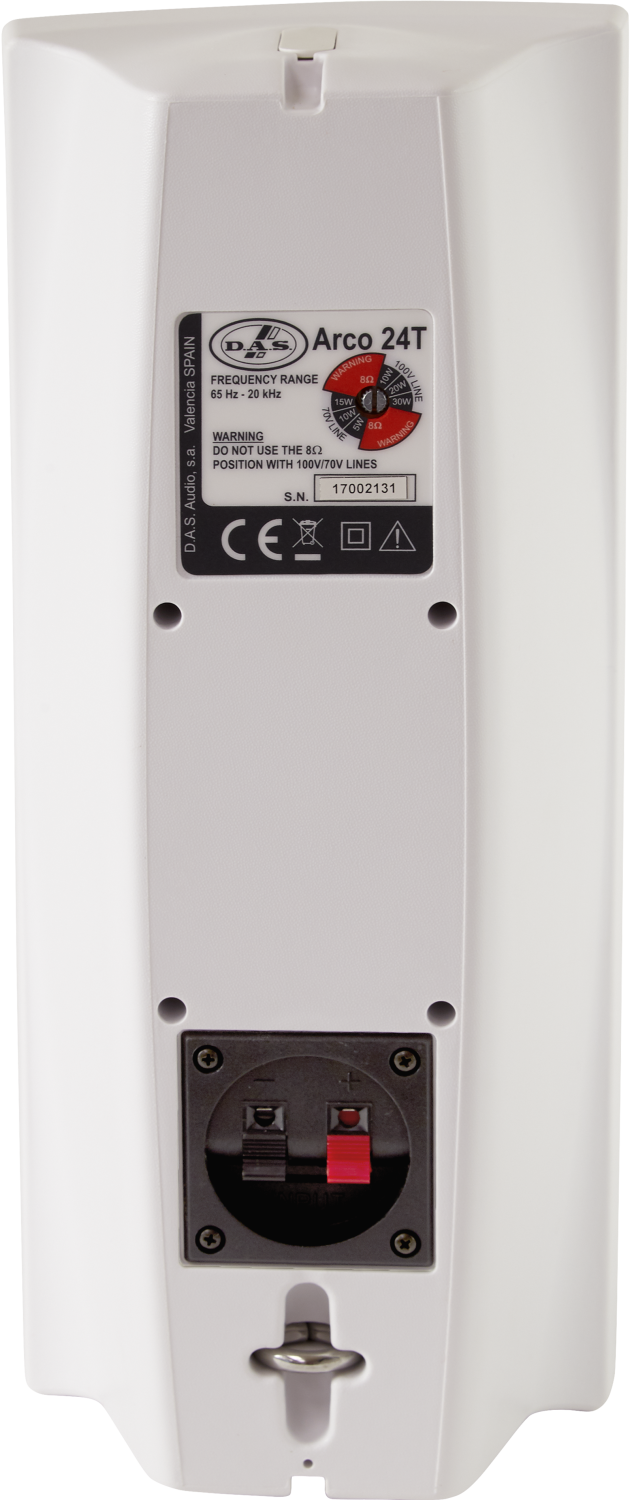

Connectors
Audio Input ConnectorSpring Terminals
Audio Output ConnectorSpring Terminals
Enclosure
Enclosure ConstructionHigh Impact ABS
Enclosure GeometryTrapezoidal
ColorWhite
Depth140 mm (5,5 in)
Dimensions ( H x W x D )340 x 145 x 140 mm
13,4 x 5,7 x 5,5 in
Net Weight2,6 kg ( 5,7 lb )
Components
LF Driver4G4
HF DriverTWT-24
Shipping
Carton Dimensions ( H x W x D )455 x 330 x 170 mm
17,9 x 13,0 x 6,7 in
Shipping Weight3,3 kg ( 7,3 lb )
Título Formato Tamanho
Manual do Usuário
UM_ARCO1_01.pdf PDF 348 Kb
Software
SW_EASE_Focus_v3.1.260.zip ZIP 49.76 Mb
Desenho de linha
CAD_2D_ARCO24.dwg DWG 560 Kb
LD_2D_ARCO24.png PNG 104 Kb
Catálogos
CAT_DAS_2020_FULL_LINE_7_2.pdf PDF 13.19 Mb
Especificações arquitetônicas
AS_AC24_01_EN.docx DOCX 13 Kb
FM144BI2408_10104380_IMD.png AXA-AC-WAcessório para formar arrays de Arco-4, Arco-4T, Arco-24 ou Arco-24T (Requer o suporte AXU)
FM197BI1680_10104360_IMD.png AXU-AC24-WSuporte em ”U” para teto/parede para Arco-24 ou Arco-24T . Disponível em branco ou preto
FM139BI1841_10404670_IMD.png KIT-IP-ARCO-WProtetor de conectores IP54 para Arco-4, Arco-4T, Arco24 o Arco-24T
FM365BI2164_10205210_IMD.png 4G4Alto-falante de médios-graves de 4″, bobina 1″, ímã de ferrite, 50 W AES, 4 ohm
FM805BI2207_10212090_IMD.png TWT-24Tweeter de reposição para o Arco-24
