ARCO SERIES completa Série

ARCO-4-TW

P/N. 10404530

Modelo

Cor

ARCO-4-T
P.N. 10404510
ARCO-4-TW
P.N. 10404530

Características

Caixa Acústica Passiva, 50 W, 4″, 2 vias full-range, gabinete ABS, transformador de linha 70 V/100 V, branca

SPL Max: 109 dB
Dispersion: 90º x 90º
Peso: 1,6 kg ( 3,5 lb )

Onde comprar

descrição

Alto falante de 4” com cone de polipropileno à prova d’água e tweeter de neodímio de 19 mm para brilhante agudos. O Arco-4TW incorpora um sistema de proteção contra sobrecarga que protege os alto falantes. O gabinete tem 4 pontos de suspensão M6 e pontos de ancoragem para o cabo de segurança.

As versões ”T” estão equipadas com ptransformador multi passo de 5 10 15 W a 100 V. Disponível em versão de intempéries IP 54 padrão.

dados técnicos

Performance
Frequency Range (-10 dB)	60 Hz – 18 kHz
Horizontal Coverage (-6 dB)	90º
Vertical Coverage	90º
Nominal Impedance	8 ohms
Transformer Taps 70 V	2.5 W-5 W-7.5 W
Transformer Taps 100 V	5 W-10 W-15 W
RMS Power Handling	50 W
Peak Power Handling	200 W
On-axis Sensitivity 1W/1 m	90 dB SPL
Maximum Peak SPL at 1 m	137 dB
Recommended Amplifier	INTEGRAL-A402 INTEGRAL-A404
Recommended Processor	INTEGRAL-M88 INTEGRAL-MA1604 INTEGRAL-MA1004

Connectors

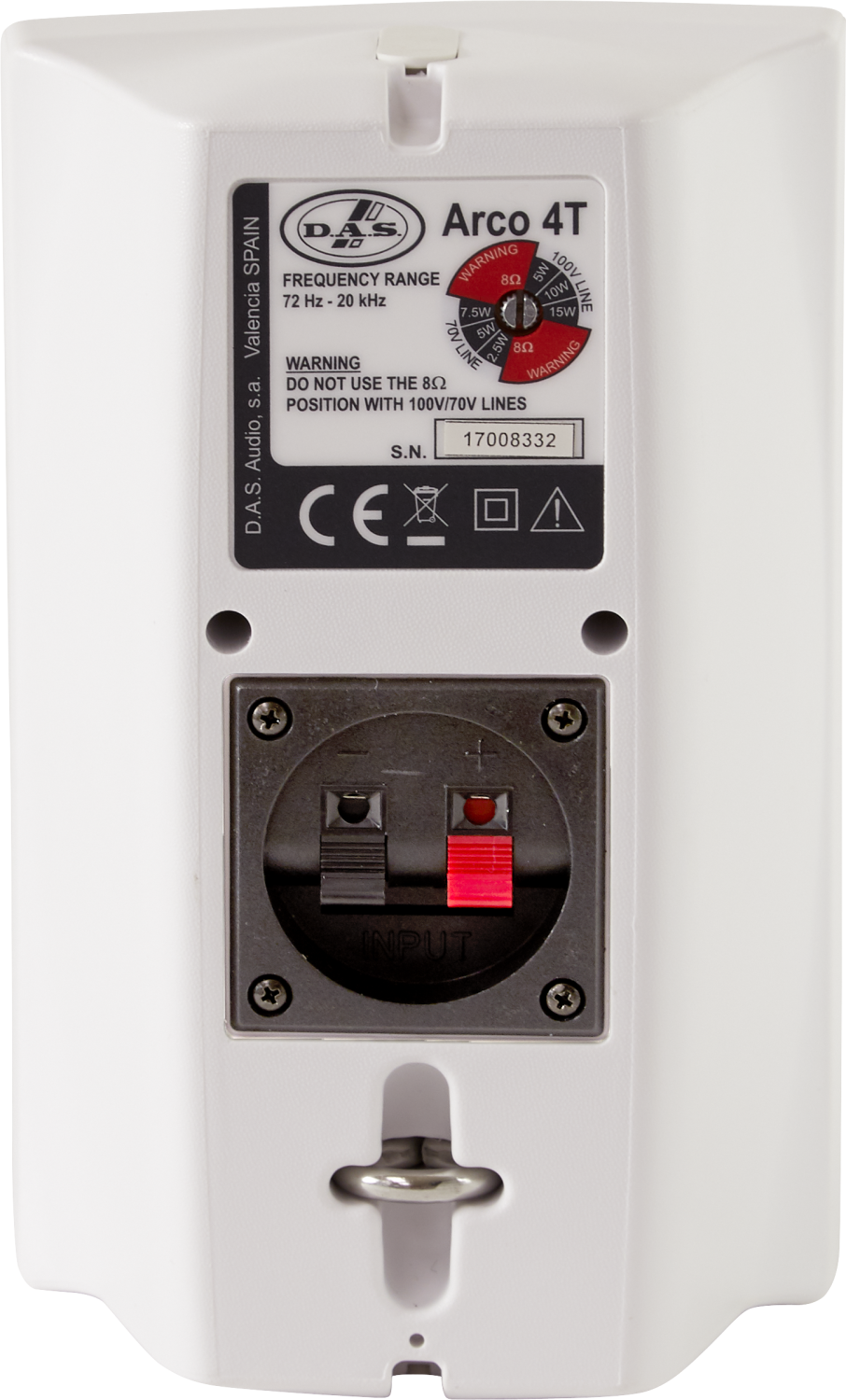

Audio Input Connector	Spring Terminals
Audio Output Connector	Spring Terminals
Enclosure
Enclosure Construction	High Impact ABS
Enclosure Geometry	Trapezoidal
Color	White
Depth	140 mm (5,5 in)
Dimensions ( H x W x D )	210 x 135 x 140 mm 8,3 x 5,3 x 5,5 in
Net Weight	1,6 kg ( 3,5 lb )
Components
LF Driver	4G
HF Driver	TWT-4
Shipping
Carton Dimensions ( H x W x D )	325 x 330 x 170 mm 12,8 x 13,0 x 6,7 in
Shipping Weight	2,2 kg ( 4,9 lb )

downloads

Título	Formato	Tamanho
Manual do Usuário
UM_ARCO1_01.pdf	PDF	348 Kb
Software
SW_EASE_Focus_v3.1.260.zip	ZIP	49.76 Mb
Desenho de linha
CAD_2D_ARCO4.dwg	DWG	576 Kb
LD_2D_ARCO4.png	PNG	80 Kb
Catálogos
CAT_DAS_2020_FULL_LINE_7_2.pdf	PDF	13.19 Mb
Especificações arquitetônicas
AS_AC4_01_EN.docx	DOCX	13 Kb
