ARTEC 500 SERIES completa Série

ARTEC-506

P/N. 10423170


Modelo

Cor

Características

Caixa Acústica Passiva, 200 W, 6″, 2 vias full-range, 80×80, preta

  • SPL Max: 122 dB
  • Dispersion: 80º x 80º
  • Peso: 7,0 kg ( 15,4 lb )

Portugués (Brasil): Onde comprar
Compartilhar

descrição

O sistema Artec-506 incorpora um alto falante de 6” para reproduzir frequências baixas. Um driver de compressão M 34 é responsável pela brilhante reprodução de agudos. Os compartimentos ultracompactos são feitos de contraplacado de bétula e estão disponíveis em preto ou branco. Sua difusor simétrico de dispersão de 80º assegura a cobertura precisa horizontalmente e verticalmente. Acessórios de montagem opcionais permitem várias configurações. Pontos de suspensão para suporte opcional em ”U” e acessórios para montagem em tripé ampliam a gama de aplicações. Os componentes são protegidos por uma grade revestida internamente com tecido acústico.

dados técnicos

Performance
Frequency Range (-10 dB)65 Hz – 20 kHz
Horizontal Coverage (-6 dB)80º
Vertical Coverage80º
Nominal Impedance8 ohms
RMS Power Handling200 W
Peak Power Handling800 W
On-axis Sensitivity 1W/1 m90 dB SPL
Maximum Peak SPL at 1 m122 dB
Recommended AmplifierINTEGRAL-A402
INTEGRAL-A404
INTEGRAL-A1002
INTEGRAL-A1004
INTEGRAL-A1602
INTEGRAL-A1604
INTEGRAL-MA1004
INTEGRAL-MA1604
Recommended ProcessorINTEGRAL-M88
INTEGRAL-MA1604
INTEGRAL-MA1004

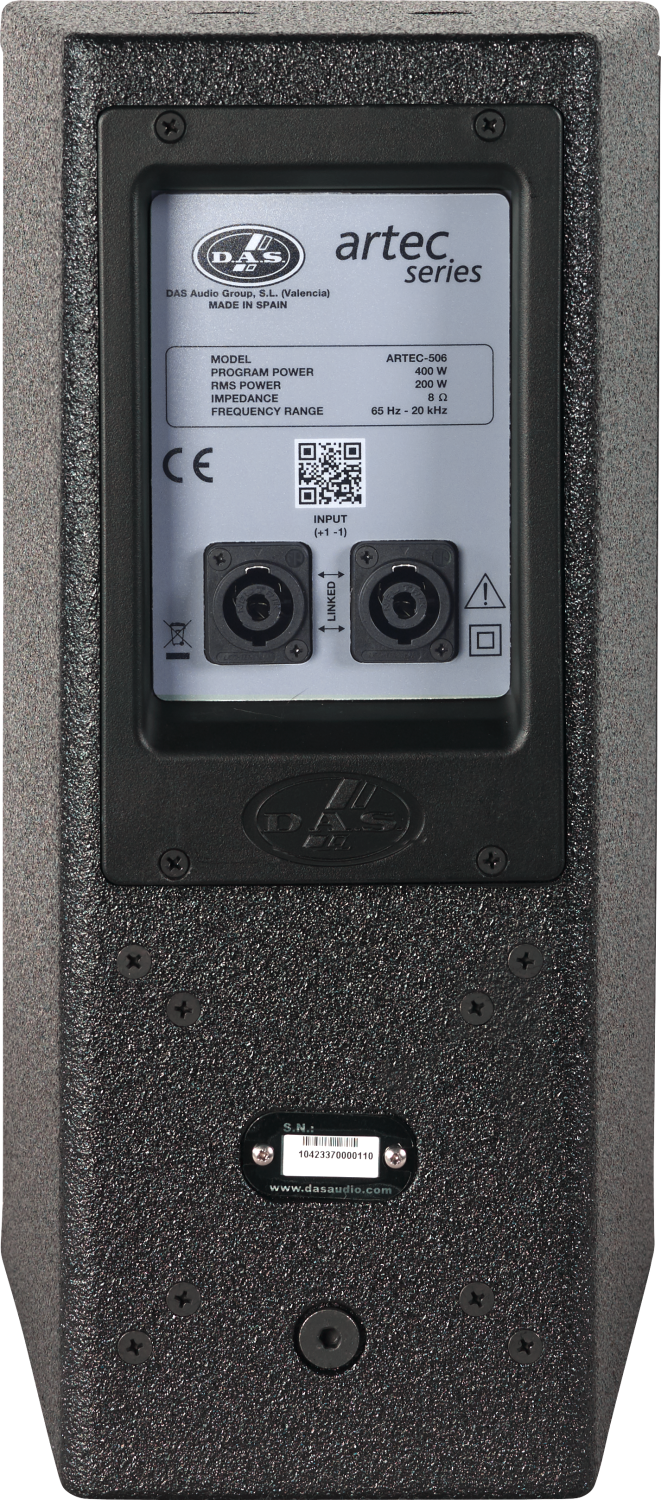

Connectors
Audio Input Connector1 x speakON NL4
Audio Output Connector1 x speakON NL4
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryTrapezoidal
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorBlack
Depth260 mm (10,2 in)
Dimensions ( H x W x D )385 x 195 x 260 mm
15,2 x 7,7 x 10,2 in
Net Weight7,0 kg ( 15,4 lb )
Components
LF Driver6P
HF DriverM-34
Horn/WaveguideBC-88
Shipping
Carton Dimensions ( H x W x D )471 x 266 x 330 mm
18,5 x 10,5 x 13,0 in
Shipping Weight10,3 kg ( 22,7 lb )

downloads

Data Sheet
Folha de dados
HT_ARTEC506_00.pdf
PDF · 1.72 Mb Download
User Manual
Manual do Usuário
UM_AR52_01_EN.pdf
PDF · 1.67 Mb Download
Configurations Guide
Guia de configurações
CG_AR500.pdf
PDF · 21.29 Mb Download
Modeling Data
Modelando Dados
MD_Artec500_GLL.zip
ZIP · 402 Kb Download
Modeling Data
Modelando Dados
MD_DAS_GLL_v15.zip
ZIP · 223.19 Mb Download
Software
Software
SW_EASE_Focus_v3.1.260.zip
ZIP · 49.76 Mb Download
Line Drawing
Desenho de linha
CAD_2D_AR506.dwg
DWG · 369 Kb Download
Line Drawing
Desenho de linha
LD_2D_AR506.svg
SVG · 103 Kb Download
Line Drawing
Desenho de linha
LD_3D_AR506_SKETCHUP_01.skp
SKP · 665 Kb Download
Catalogs
Catálogos
CAT_DAS_2020_FULL_LINE_7_2.pdf
PDF · 13.19 Mb Download
