Q-23-T
P/N. 10434050
Modelo
P/N
Características
Sistema passivo

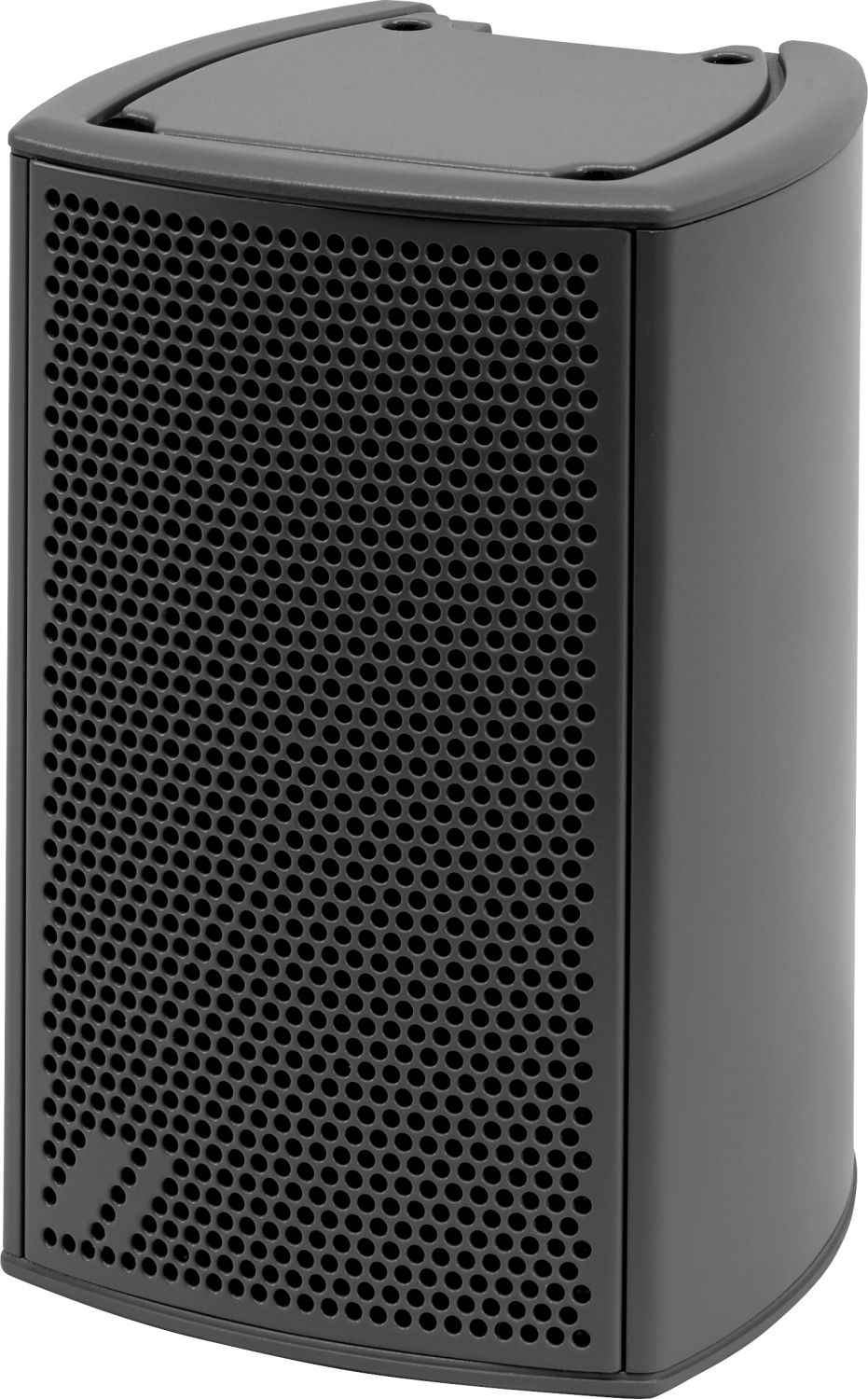

Gabinete de alumínio extrusionado
2 x 3 “, alto-falante 3P16 de gama completa
Dispersão H x V: 120º x 70º/90º
Pico de SPL: 112 dB
Disponível em todas as cores RAL

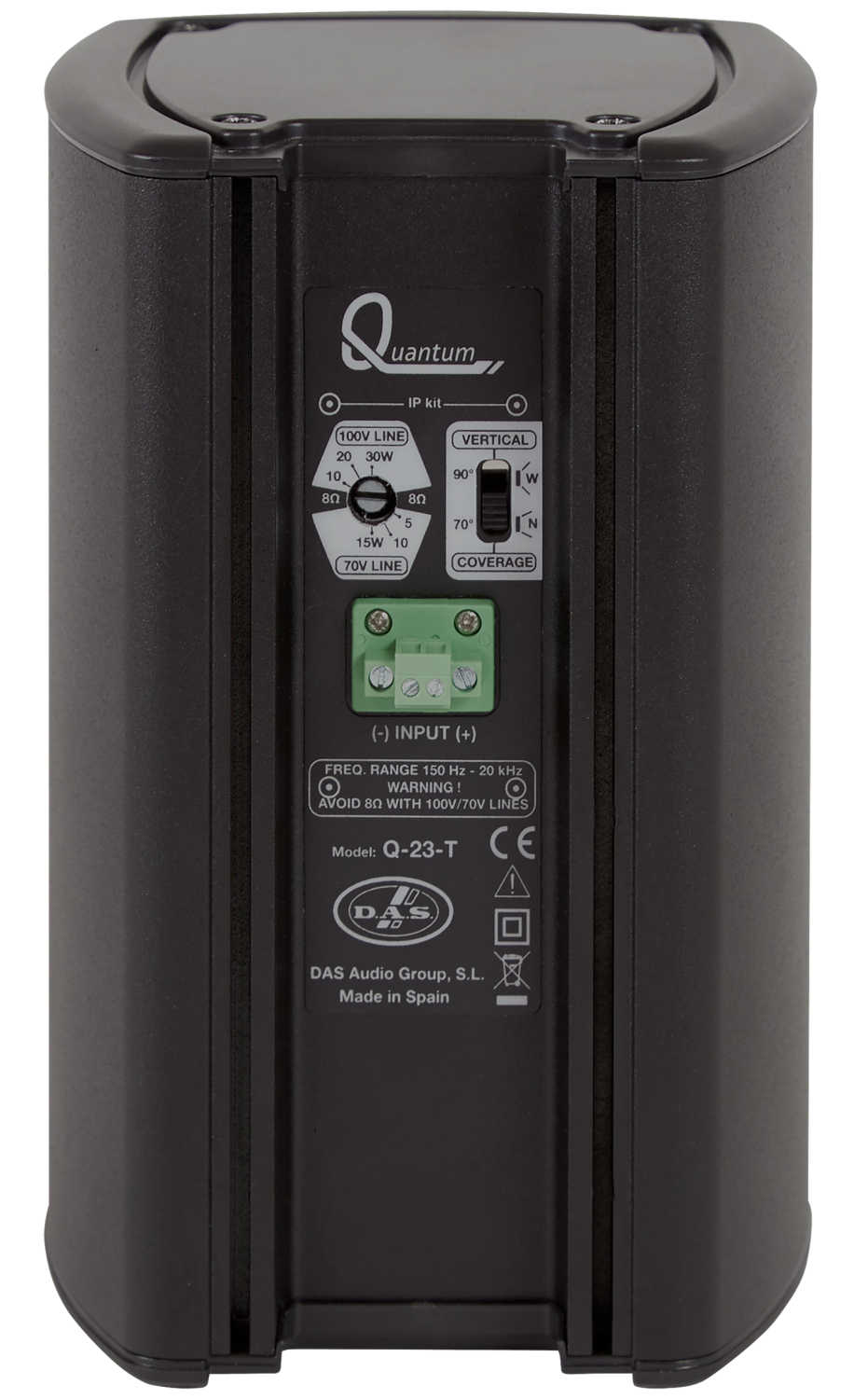

Transformador 100/70V múltiplo incluído.
Operação de baixa e alta impedância.
Aplicação
Sistemas A/V e eventos corporativos
Salas de reuniões, aulas e zonas de exposição
Instalações em bares e clubes
O Q-23 é um sistema ideal para curtas distâncias, criando aterro de reforço de som e ambiente e no piso inferior. O Q-23 permite adaptar a dispersão vertical a 90º ou 70º dependendo das necessidades do espaço por meio de um sofisticado filtro passivo integrado no sistema.
A estrutura de alumínio e o kit IP-66 fazem dele um sistema altamente confiável e resistente, disponível em qualquer cor RAL.
| Performance | |
| Frequency Range (-10 dB) | 150 Hz – 20 kHz |
| Horizontal Coverage (-6 dB) | 120º |
| Vertical Coverage | Switchable: 90º -70º |
| Nominal Impedance | 8 ohms |
| Transformer Taps 70 V | 5 W – 10 W – 15 W |
| Transformer Taps 100 V | 10 W – 20 W – 30 W |
| RMS Power Handling | 40 W |
| Peak Power Handling | 160 W |
| On-axis Sensitivity 1W/1 m | 90 dB SPL |
| Maximum Peak SPL at 1 m | 112 dB SPL |
| Recommended Amplifier | INTEGRAL-A402 INTEGRAL-A404 INTEGRAL-A1002 INTEGRAL-A1004 INTEGRAL-A1602 INTEGRAL-A1604 INTEGRAL-MA1004 INTEGRAL-MA1604 |
| Recommended Processor | INTEGRAL-M88 INTEGRAL-MA1604 INTEGRAL-MA1004 |
| Connectors | |
| Audio Input Connector | 4-way Phoenix 3.8 mm |
| Enclosure | |
| Enclosure Construction | Aluminum |
| Color | Black |
| IP Rating | IP66 |
| Depth | 125 mm (4,9 in) |
| Dimensions ( H x W x D ) | 190 x 125 x 125 mm 7,5 x 4,9 x 4,9 in |
| Net Weight | 2,8 kg ( 6,2 lb ) |
| Components | |
| MF Driver | 3P16 |
Download da seleção
| AXC-AT2 | Garra em”C” para suporte em ”truss” |
| AXC-Q | Sistema superior de fly com inclinação ajustável para QUANTUM Series |
| AXC-ZT2 | Adaptador de coluna para montar a Q-3-T série Quantum com um pólo de 3/8 ”, WLL = 6kgf, preto |
| AXS-Q | Suporte para empilhar Q-23-T, preto |
| AXW-4 | Suporte para parede ajustável horizontal y vertical para vários modelos, WLL=6kgf, preto |
| AXW-5 | Suporte de parede aço inoxidável com um ângulo vertical de 15 ° fixo para vários modelos, WLL = 6kgf, preto |
| JP-Q | Peça de junção para empilhamento / montagem de matriz Série Quantum |
| KIT-IP-Q | Protetor de conectores IPXX para Q-3-T, Q-23-T, Q-43-T |
