PRODUTOS / VANTEC SERIES

VANTEC-18

P/N. 10431110

Modelo
P/N

Características

Sistema deSubgraves bassreflex
Altofalante de 18LX deAmploAlcance
Graves precisos eContundentes
Soquete de polo de montagem

Aplicação

Sistemas A / V e eventos corporativos
Salas de reuniões, salas de aula e áreas de exposições
Instalações em bares e clubes

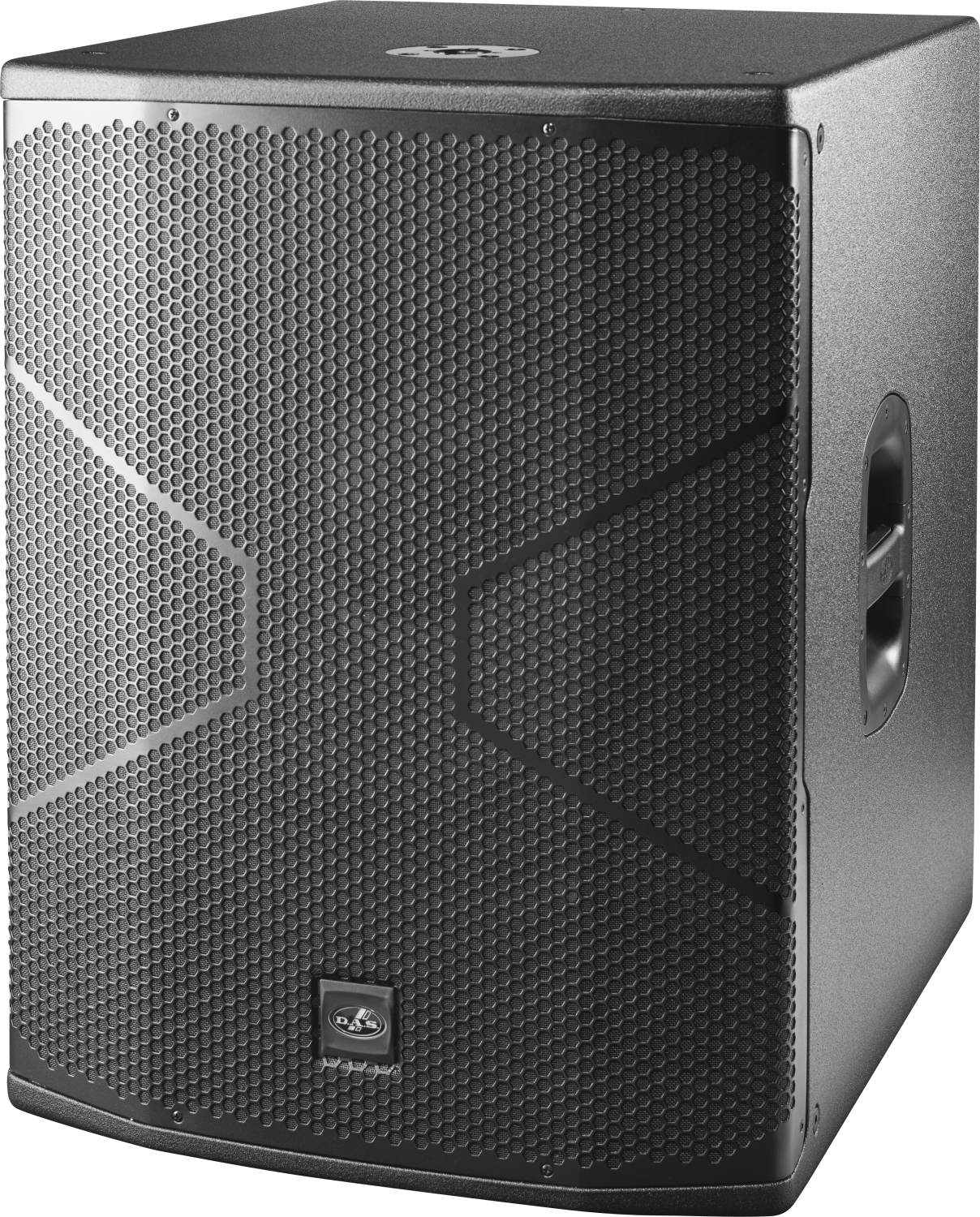

O sistema de graves VANTEC-18incorpora o lendário alto falante de baixas frequências 18LX-com bobina de 4″ embutido em configuração de radiação direta em um gabinete bass reflex. A frente está protegida com uma robusta grade de aço revestida de acabamento em pó.

O VANTEC-18 é projetado para ser usado em sistemas biamplificados. Dispõe de um vidro para montagem de satélites de amplo alcance sobre o VANTEC-18. Duas alças laterais facilitam seu transporte.

Performance
Frequency Range (-10 dB)45 Hz – 138 Hz
Nominal Impedance8 ohms
RMS Power Handling1000 W
Peak Power Handling4000 W
On-axis Sensitivity 1W/1 m98 dB SPL
Maximum Peak SPL at 1 m134 dB
Recommended AmplifierPA-2700
Connectors
Audio Input Connector1 x speakON NL4
Audio Output Connector1 x speakON NL4
Enclosure
Enclosure ConstructionBirch Plywood
Enclosure GeometryRectangular
RiggingM10 Rigging Points
FinishISO-flex Paint
ColorBlack
Depth655 mm (25,8 in)
Dimensions ( H x W x D )720 x 545 x 655 mm
28,3 x 21,5 x 25,8 in
Net Weight35,0 kg ( 77,2 lb )
Components
LF Driver18LX
Shipping
Carton Dimensions ( H x W x D )820 x 616 x 726 mm
32,3 x 24,3 x 28,6 in
Shipping Weight45,0 kg ( 99,2 lb )
